Щитовое оборудование

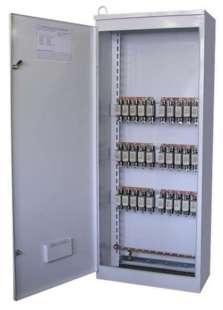

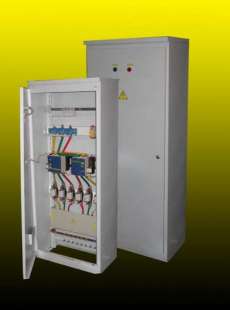

Вводно-распределительное устройство ВРУ-1



Назначение:

Вводно-распределительное устройство ВРУ1 – электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электрической энергии, а так же управления и защиты отходящих распределительных и групповых электрических цепей в жилых и общественных зданиях, которая размещена в виде соответствующих функциональных блоков в одной или нескольких соединенных между собой (механически и электрически) панелях или в одном шкафу в зависимости от типа здания.

По назначению ВРУ1 разделяются на следующие группы:

  • вводные
  • вводно-распределительные
  • распределительные
  • вводные панели с аппаратурой АВР

Для взаимного понимания между заказчиком и изготовителем выбор ВРУ1 должен осуществляться на основании маркировки, заключающей в себе информацию о типовой схеме, номинальных токах, типах аппаратуры.



Условия эксплуатации:

Высота над уровнем моря – не более 2000 м;
Температура окружающего воздуха от -5 до +40о С;
Относительная влажность воздуха не более 90% при температуре +20 о С и 50% при температуре +40 о С;
Окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
Степень защиты панелей по ГОСТ 14225-96
IP31(IP00 – со стороны дна и задней стороны);
Климатическое исполнение УХЛ4 по ГОСТ 15150-69;
Устройства серии ВРУ1 соответствуют требованиям ГОСТ 51732-2001.



Существуют такие схемы ВРУ как:

Вводные ВРУ:
ВРУ1-11-10-31УХЛ4; ВРУ1А-11-10-31УХЛ4; ВРУ1-13-20-31УХЛ4 ; ВРУ1А-13-30-31УХЛ4; ВРУ1-12-10-31УХЛ4; ВРУ1А-12-10-31УХЛ4; ВРУ1-14-20-31УХЛ4; ВРУ1А-14-20-31УХЛ4; ВРУ1-17-70-31УХЛ4; ВРУ1А-17-70-31УХЛ4; ВРУ1-18-80-31УХЛ4; ВРУ1А-18-80-31УХЛ4.

Распределительные ВРУ:
ВРУ1-41-00-31УХЛ4; ВРУ1А-41-00-31УХЛ4; ВРУ1-42-01-31УХЛ4; ВРУ1А-42-01-31УХЛ4; ВРУ1-42-02-31УХЛ4; ВРУ1А-42-01-31УХЛ4; ВРУ1-43-00-31УХЛ4; ВРУ1А-43-00-31УХЛ4; ВРУ1-44-00-31УХЛ4; ВРУ1А-44-00-31УХЛ4; ВРУ1-45-01-31УХЛ4; ВРУ1А-45-01-31УХЛ4; ВРУ1-45-02-31УХЛ4; ВРУ1А-45-02-31УХЛ4; ВРУ1-46-00-31УХЛ4; ВРУ1А-46-00-31УХЛ4; ВРУ1-47-00-31УХЛ4; ВРУ1А-47-00-31УХЛ4; ВРУ1-48-03-31УХЛ4; ВРУ1А-48-03-31УХЛ4; ВРУ1-48-04-31УХЛ4; ВРУ1А-48-04-31УХЛ4; ВРУ1-49-00-31УХЛ4; ВРУ1А-49-00-31УХЛ4; ВРУ1-49-03-31УХЛ4; ВРУ1А-49-03-31УХЛ4; ВРУ1-49-04-31УХЛ4; ВРУ1А-49-04-31УХЛ4; ВРУ1-50-00-31УХЛ4; ВРУ1А-50-00-31УХЛ4; ВРУ1-50-01-31УХЛ4; ВРУ1А-50-01-31УХЛ4; ВРУ1-50-02-31УХЛ4; ВРУ1А-50-02-31УХЛ4.
