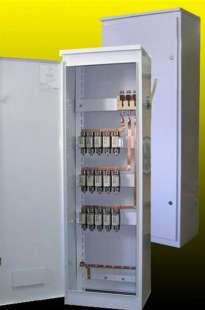

Шкафы распределения серии ШР-11 и ШРС-1

Назначение:

Распределительные силовые шкафы ШР11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями ППН 31(до 100 А), ППН-35 (до 250 А), ППН-39 (до 400 А)а так же ПН2-100 (до 100А), ПН2-250 (до 250А), ПН2-400 (до 400А).

Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.
Выдерживаемый ударный ток:
- при номинальном токе шкафа 250А – не менее 10кА;
- при номинальном токе шкафа 400А – не менее 25кА.
Силовые шкафы ШР-11 в отличие от шкафов ШРC-1 имеют дополнительные возможности для применения. Так в шкафах ШР-11-73511 — ШР-11-73517 на вводе установлены предохранители ПН2-400, а в шкафах ШР-11- 76518 – ШР-11-73523 предусмотрены два ввода.
В остальном конструкции и схемы шкафов идентичны.
