Назначение:
Предназначены для приема, и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Возможна установка устройств защитного отключения, предназначенных от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением и для предотвращения возгораний, возникающих вследствие длительного протекания токов, утечки развивающиеся из них короткого замыкания.
Вводно-распределительные устройства обеспечивают выполнение распределительных сетей как в четырехпроводном, так и в пятипроводном исполнении с нулевым рабочим и защитным проводниками. Устройства ВРУ8 предназначены для применения в индивидуальных жилых, общественных, административных и производственных зданиях.
Условия эксплуатации:
Конструкция:

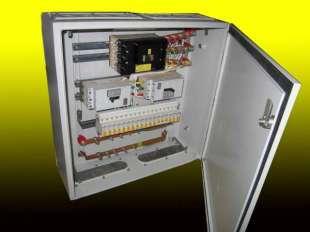

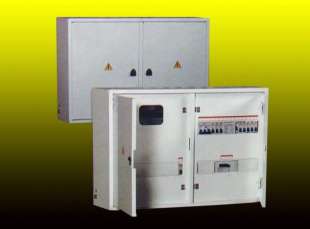

Устройство серии ВРУ8 состоит из металлического шкафа и дверцы, снабженной защелкой или замком. В зависимости от типоисполнения в шкафах устанавливается определенное количество автоматических выключателей, счетчиков и другой аппаратуры. Крепление автоматических выключателей предусматривается к DIN-рейкам, остальная аппаратура и приборы крепятся при помощи спецпланок и монтажных панелей. Для защиты обслуживающего персонала от случайного прикосновения к токоведущим элементам предусмотрена фальш-панель. Управление аппаратов выведено на внешнюю сторону панели. За фальш-панелью находятся также нулевая щина и щина заземленная.
Отличительной особенностью конструкции являются небольшие габариты, применение высококачественной порошковой краски, гарантирующей долговечность.
Устройства ВРУ комплектуются по согласованию с заказчиком:
По желанию заказчика комплектующие изделия отечественного производства могут быть заменены на изделия производства зарубежных фирм.
Распределительная сеть выполняется по системе модульного построения. Количество однофазных и трехфазных выключателей распределения определяются заказчиком, но не свыше того числа модулей, которое вмещает распределительная панель выбранного ВРУ. Соотношение модулей и встраиваемых аппаратов.
Выключатели распределения могут быть в любом сочетании по номинальным токам расцепителей. При этом одновременная суммарная нагрузка выключателей не должна превышать номинальный ток устройства.
