Назначение:
Автоматические выключатели широкого применения. Используются (в составе аппаратуры распределения электроэнергии) для защиты потребителей в общественных зданиях в качестве аппарата средней мощности, в щитах серии ЩО70.
Технические характеристики:
Степень защиты |
IP20 |
Крепление |
болт |
Стандартная упаковка, шт |
1 |
Сечение присоединяемого провода, мм2 |
16... 150 |
Число полюсов: |
2 или 3 |
Номинальный ток, А |
630 |
Уставки номинальных токов теплового расцепителя, А |
160; 250; 320; 400; 500; 630 |
Уставка электромагнитного расцепителя: |
|
на переменном токе |
12 1нр (до 320 А); 10 1нр (до 400 А) |
на постоянном токе |
6 1нр |
Номинальное напряжение, В: |
|
переменного тока |
660 |
постоянного тока |
220 |
Предельная коммутационная способность, кА: |
|
при 380 В |
35 |
при 660 В |
20 |
Структура условного обозначения ВА XIХ2-ХЗХ4-Х5Х6Х7Х8Х9Х10-IP20 УХЛЗ(ТЗ):
Х1Х2 - условное обозначение серии
ХЗХ4 - условное обозначение номинального тока
Х5Х6 - условное обозначение числа полюсов и количества максимальных расцепителей
тока в комбинации с исполнением максимальных расцепителей тока по зоне защиты
1. -3 полюса с расцепителями в зоне токов короткого замыкания
2. -3 полюса с расцепителями в зоне токов перегрузки и короткого замыкания
83 - 2 полюса в 3-полюсном исполнениис расцепителями в зоне токов короткого замыкания
84 - 2 полюса в 3-полюсном исполнениис расцепителями в зоне токов перегрузки короткого замыкания
Х6Х7 - условное обозначение исполнения по дополнительным сборочным единицам ( см. таблицу)
Условное обозначение исполнения |
Свободные контакты |
Независимый расщепитель напряжения |
Нулевой расщепитель напряжения |
Минимальный расщепитель напряжния |
Вспомогательный контакт сигнализации |
00 |
- |
- |
- |
- |
- |
11 |
+ |
- |
- |
- |
- |
12 |
- |
+ |
- |
- |
- |
13 |
- |
- |
- |
+ |
- |
15 |
- |
- |
+ |
- |
- |
18 |
+ |
+ |
- |
- |
- |
23 |
+ |
- |
- |
+ |
- |
25 |
+ |
- |
+ |
- |
- |
45 |
- |
- |
- |
+ |
+ |
46 |
+ |
- |
- |
+ |
+ |
47 |
+ |
+ |
- |
+ |
+ |
49 |
- |
- |
+ |
+ |
+ |
52 |
- |
- |
- |
+ |
+ |
54 |
+ |
- |
+ |
+ |
+ |
56 |
+ |
- |
- |
+ |
+ |
62 |
- |
|
- |
- |
+ |
Независимый расцепитель:
переменного напряжения, В 110; 127; 220; 240; 380; 400; 415; 550; 660
постоянного напряжения, В 110; 220
Х9 - условное обозначение по виду привода и способа установки выключателя
1 - стационарный, с ручным приводом
3 - стационарный, с электромагнитным приводом
5 - выдвижной, с ручным дистанционным приводом
7 - выдвижной, с электромагнитным приводом
Электромагнитный привод:
переменного напряжения, В 110; 127; 220; 240; 380; 400; 415; 550; 660
постоянного напряжения, В 110; 220
XI0 - условное обозначение исполнения по дополнительным механизмам
0 - отсутствуют
5 - ручной дистанционный привод для оперирования через дверь распредустройства для
стационарного исполнения с ручным приводом
6 - устройство для блокировки положений «Включено» и «Отключено» выключателя ста-
ционарного исполнения с ручным приводом

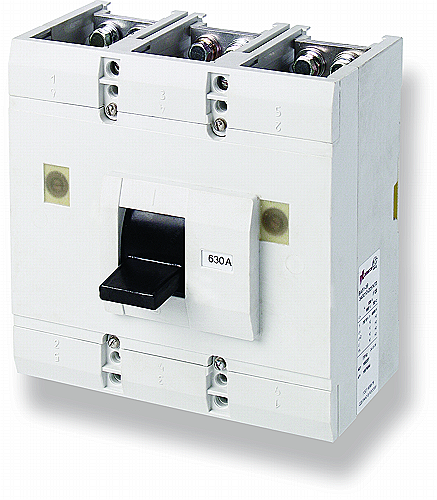

Основное исполнение ВА51 -39:
стационарный, переднего присоединения, с ручным или электроприводом на 220 В переменного тока, материал контактов - алюминий, с тепловым и электромагнитным расцепи-телями, с независимым расцепителем переменного тока 220 В.
Наименование Уставки Iнр, А
ВА 51-39:
250 А нр 250
320 А нр 320
400 А нр 400
400 А нр+э 400
630 А нр 630
630 А нр+эп 630
Габаритные размеры:
Наименование |
В, мм |
L, мм |
H, мм |
ВА 51-39 стационарный, с ручным приводом |
225 |
400 |
160 |
ВА 51-39 выдвижной, с ручным дистанционным приводом |
318 |
400 |
398 |
ВА 51-39 стационарный, с электроприводом |
260 |
400 |
280 |
Примечание: * без учета размера рукоятки
