Автоматические выключатели



ВА55-41, ВА55-43

Назначение:

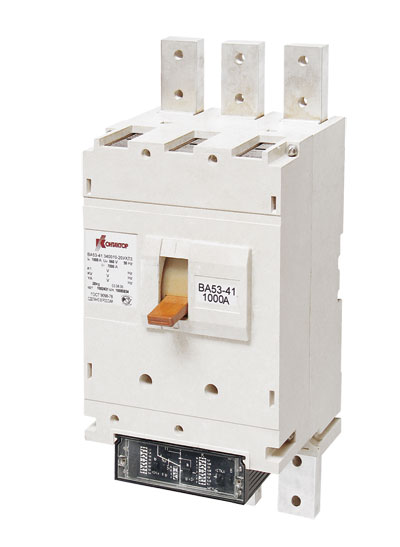

Автоматические выключатели широкого применения. Используются для защиты потре­бителей в составе аппаратуры распределения электроэнергии в общественных зда­ниях в качестве аппарата высокой мощности.
Основная сфера применения - щиты серии ЩО70 и главные распределительные щиты. Большой интерес представляет разъединитель, выполненный на базе выключате­ля ВА55-41 и ВА55-43. В этой модификации выключатели не имеют автоматических расцепителей и выполнены с ручным управлением или с электроприводом. В настоящее время являются единственными отечественными разъединителями линий под нагрузкой при токах более 600 А.



Технические характеристики:

Степень защиты	IР00
Крепление	болт
Стандартная упаковка, шт	1
Сечение присоединяемой шины, мм2:
ВА55-41	60x12,5
ВА55-43	100x12,5
Число полюсов	2 или 3
Номинальный ток, А:
ВА55-41	1000
ВА55-43	1600
Номинальный ток полупроводникового расцепителя тока Iнр, А:
ВА55-41	250; 400; 630; 1000
ВА55-43	1000; 1250; 1600
Уставка полупроводникового расцепителя максимального тока:
на переменном токе	2; 3; 5; 7 Iнр
на постоянном токе	2; 4; 6 Iнр
Номинальное напряжение, В:
переменного тока	660
постоянного тока	440



Структура условного обозначения выключателя:
ВА XIХ2-ХЗХ4-Х5Х6Х7Х8Х9Х10-IP20 УХЛЗ(ТЗ):

Х1Х2 - условное обозначение серии

1.    - токоограничивающий, с электромагнитным расцепителем

2.    - токоограничивающий, с полупроводниковыми расцепителями

55 - селективный с выдержкой времени в режиме короткого замыкания
56 - без максимальных расцепителей
ХЗХ4 - условное обозначение номинального тока
41 -1000 А
43 -1600 А
Х5 - условное обозначение числа полюсов
3 - 3 полюса с расцепителями
8 - 2 полюса с расцепителями в двух полюсах в 3-полюсном исполнении
Х6 - условное обозначение максимальных расцепителей тока в комбинации с исполнени­
ем максимальных расцепителей тока по зоне защиты
0 - без максимальных расцепителей тока (для выключателей ВА56)
1 - полупроводниковый расцепитель тока с защитой от токов перегрузки, короткого за-
мыкания, с выдержками времени при коротком замыкании (для выключателей ВА53 и ВА55 постоянного тока)
2 - электромагнитные расцепители тока с защитой от тока короткого замыкания
(для выключателей ВА52)
3 - полупроводниковый расцепитель тока МРТ1 с защитой от токов перегрузки, коротко-
го замыкания, однофазного короткого замыкания (для выключателей ВА53 и ВА55 переменного тока)
4 - полупроводниковый расцепитель тока МРТ2 с защитой от токов перегрузки, коротко-
го замыкания, тока включения (для выключателей ВА53 и ВА55 переменного тока)
5 - полупроводниковый расцепитель тока МРТ6 с защитой от токов перегрузки, коротко-
го замыкания, с выдержками времени при коротком замыкании (для выключателей ВА53 и ВА55 постоянного тока)
6 - полупроводниковый расцепитель тока МРТ8 с защитой от токов перегрузки, коротко-
го замыкания, с выдержками времени при коротком замыкании (для выключателей ВА53 и ВА55 постоянного тока)
7 - полупроводниковый расцепитель тока с защитой от токов перегрузки, короткого за-
мыкания и однофазного короткого замыкания (для выключателей ВА53 и ВА55 пе­ременного тока)
8 - полупроводниковый расцепитель тока с защитой от токов перегрузки, короткого за-
мыкания и тока включения (для выключателей ВА53 и ВА55 переменного тока)
9 - полупроводниковый расцепитель тока с защитой от токов перегрузки, короткого за-
мыкания, с выдержками времени при коротком замыкании (для выключателей ВА53 и ВА55 поаоянного тока)
Х6Х7 - условное обозначение исполнения по дополнительным сборочным единицам (см. таблицу)



Условное обозначение исполнения	Свободные контакты	Независимый расцепитель напряжения	Нулевой расцепитель напряжения	Минимальный расцепитель напряжения	Вспомогательный контакт сигнализации
00	-	-	-	-	-
11	+	-	-	+	-
15	-	-	+	-	-
18	+	-	-	+	-
22	+	+	+	-	-
25	+	-	+	-	-
45	-	-	-	-	+
46	+	-	-	+	+
47	+	+	-	+	+
49	-	-	-	-	+
51	-	-	-	-	+
52	+	+	+	-	-
54	+	-	-	-	+
58	-	+	+	-	+



Независимый расцепитель:
переменного напряжения, В 110; 127; 220; 240; 380; 400; 415; 550; 660
постоянного напряжения, В 110; 220
Х9 - условное обозначение по виду привода и способа установки выключателя
1 - стационарный, с ручным приводом
3 - стационарный, с электромагнитным приводом
5 - выдвижной, с ручным дистанционным приводом
7 - выдвижной, с электромагнитным приводом
Электромагнитный привод:
переменного напряжения, В 110; 127; 220; 240; 380; 400; 415; 550; 660
постоянного напряжения, В 110; 220
XI0 - условное обозначение исполнения по дополнительным механизмам
0 - отсутствуют
5 - ручной дистанционный привод для оперирования через дверь распредустройства для
стационарного исполнения с ручным приводом
6 - устройство для блокировки положений «Включено» и «Отключено» выключателя ста-
ционарного исполнения с ручным приводом
7 - узел для установки электромагнитного замка у выключателей выдвижного исполне-
ния
8 - узел для установки электромагнитного замка и выключателей сигнализации конеч-
ных положений выключателей выдвижного исполнения
