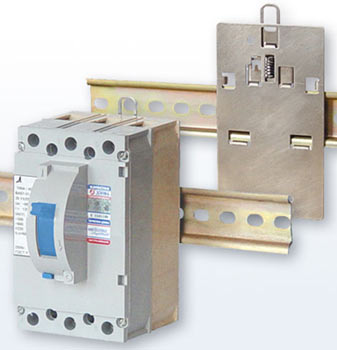

Автоматические выключатели

ВА5731, ВА5735, ВА 5739, ВА 57Ф35

Назначение:

Автоматические выключатели ВА , такие как ВА 5739, ВА 5731 и ВА 5735, нашли широкое применение в промышленных и бытовых электрических сетях. Кроме обычной функции проведения электрического тока в нормальном режиме, автоматические выключатели ВА служат для отключения тока при различных анормальных состояниях сети, таких как короткие замыкания, недопустимые снижения напряжения и перегрузки. Кроме того, выключатели данной серии применяются для оперативных отключений и выключений электрической энергии с частотой не более 30 раз в сутки.

Выключатели серии ВА 5735 (ВА5735), ВА 5731 (ВА5731), ВА 5739 (ВА5739) - автоматические выключатели, предназначенные для эксплуатацию в электросетях с рабочим напряжением до 660 V и частотой переменного тока 50 и 60 Гц, имеют высокую коммутационную способность.

Для выключателей ВА 57Ф35 (ВА57Ф35) номинальное рабочее напряжение - до 380 V и частота переменного тока - 50 и 60 Гц.

Технические характеристики:

Тип выключателей	Номинальный ток	Характеристики
ВА-5731	16-100А	Род тока переменный. Частота 50Гц. Номинальный ток выключателя 16-100А. Номинальное напряжение 660В. Уставка по току срабатывания максимального расцепителя токов короткого замыкания 400, 630, 800, 1200А. Степень защиты: IP20-выключатель; IP20-зажимов для присоединения внешних проводников при переднем присоединении; IP00-зажимов для присоединения внешних проводников при заднем соединении. Климатическое исполнение УХЛЗ
ВА-57Ф35	16-100А	Исполнение стационарное. Род тока переменный. Частота 50Гц. Номинальный ток выключателя 16-100А. Номинальное напряжение выключателя 380В. Уставка по току срабатывания максимального расцепителя токов короткого замыкания 1250А. Климатическое исполнение УХЛЗ
ВА-57Ф35	125,160А	Исполнение стационарное. Род тока переменный. Частота 50Гц. Номинальный ток выключателя 125-160А. Номинальное напряжение выключателя 380В. Уставка по току срабатывания максимального расцепителя токов короткого замыкания 1250А. Климатическое исполнение УХЛЗ
ВА-57Ф35	200,250А	Исполнение стационарное. Род тока переменный. Частота 50Гц. Номинальный ток выключателя 200-250А. Номинальное напряжение выключателя 380В. Уставка по току срабатывания максимального расцепителя токов короткого замыкания 2500А. Климатическое исполнение УХЛЗ
ВА-5735	100/125,160/200,250	Степень защиты: IP20- выключателей в стационарном и выдвижном исполнении, электромагнитного привода; IP00- зажимов для присоединения внешних проводников и вставных контактов выключателей выдвижного исполнения. Номинальный ток выключателя 250А. Номинальное напряжение главной цепи660В переменного тока частоты 50и 60Гц и 440В постоянного тока. Номинальные токи тепловых максимальных расцепителей тока 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250А. Уставка по току срабатывания электромагнитного максимального рацепителя тока в зоне токов короткого замыкания при переменном и постоянном токе: (16, 20, 25А) 320А; (31,5 , 40, 50А) 630А; (80, 100, 125А) 1250А; (160, 200, 250А) 2500А.
ВА-5739	250А, 320А, 400А, 500А, 630А	3-х полюсный с тепловым и электромагнитным расцепителями. Номинальное напряжение 660В 50/60Гц и 440В постоянного тока. Степень защиты IP20 оболочки выключателей, IP00 зажимов для присоединения внешних проводников. Вид климатического исполнения УХЛ3.
