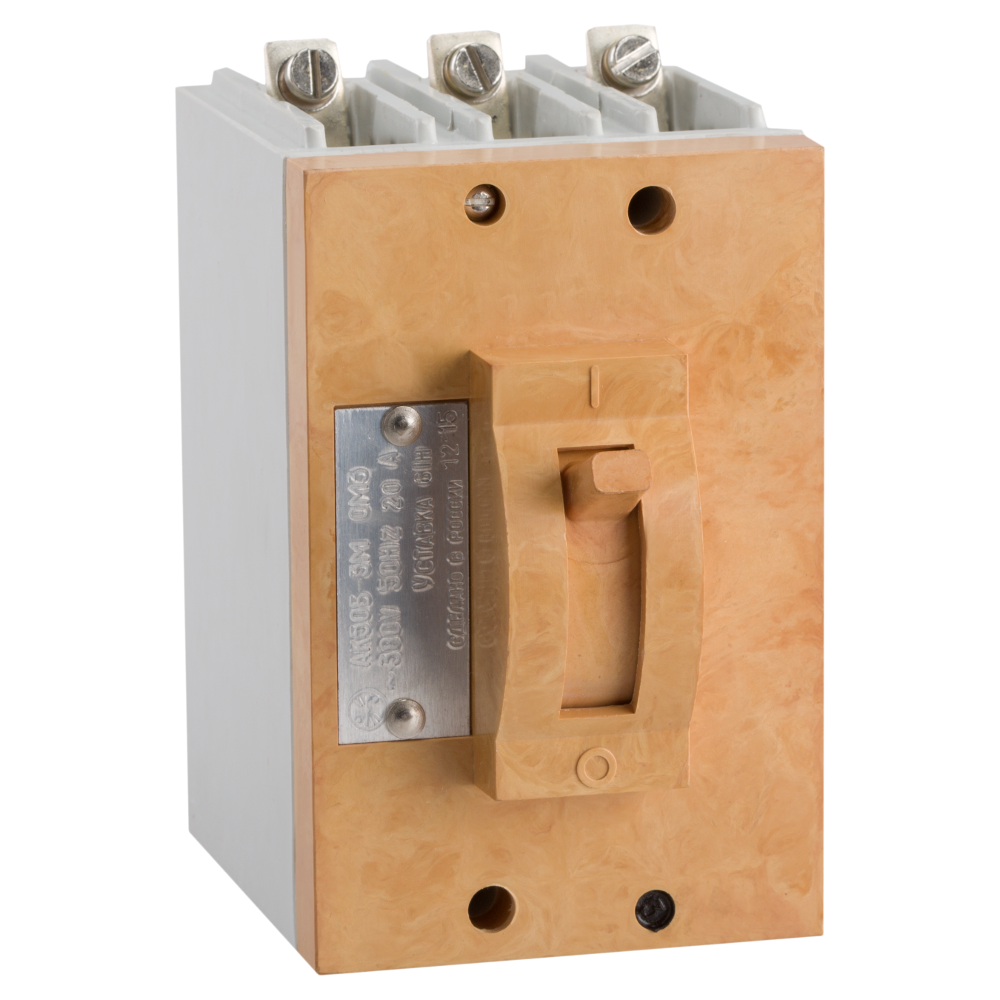

Автоматические выключатели



АК50Б

Назначение:

Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях или только при коротких замыканиях, а также для оперативных включений и отключений электрических цепей, в том числе асинхронных электродвигателей.

Основное назначение выключателей серии АК50Б – защита судовых электроустановок.

Соответствуют требованиям Российского Морского Регистра судоходства.

Наличие электромагнитного расцепителя с гидравлическим замедлением срабатывания в зоне токов перегрузки, который сочетает функции двух классических расцепителей максимального тока: для защиты от перегрузки – функции тепловых; для защиты от коротких замыканий – функции электромагнитных.

Высокая вибро- и ударостойкость по сравнению с выключателями с тепловыми расцепителями, высокая сейсмостойкость (9 баллов по MSK-64).

Малая зависимость время-токовых характеристик от температуры среды. Начальный ток расцепления неизменен в диапазоне температур от -40°С до + 60°С.

Более высокая термостойкость при токах короткого замыкания, чем у выключателей с тепловыми расцепителями. Благодаря этому предельная отключающая способность данных выключателей едина для всех номинальных токов расцепителей.

Контактная система «мостикового» типа обеспечивает двойной разрыв электрической цепи в каждом полюсе.



Технические характеристики:

Наименование параметров	АК50Б- 2 пол.	АК50Б- 3 пол.	АК50Б- 2 пол.	АК50Б- 3 пол.
	с электромагнитными максимальными расцепителями		с электромагнитными максимальными расцепителями тока с гидравлическим замедлением срабатывания
Номинальное напряжение, В:
переменного тока частоты: 50 Гц	380	380	380	380
400 Гц	380	380	-	-
постоянного тока	320	-	320	-
Шкала номинальных токов расцепителей Iн,А	1,0; 2,0; 4,0; 5,0; 6,3; 8,0; 10; 16; 20; 25; 31,5; 40; 50
Уставка потоку мгновенного срабатывания, I/Iн:
на переменном токе	6; 12*		6; 12*
на постоянном токе	6	-	6	-
Характеристика выключателей с выдержкой
времени, обратно-зависимой от тока:
не отключаются притоке 1,1 Iн	-		< 1ч
отключаются притоке 1,35 Iн	-		<0,5ч
Предельная коммутационная способность (Р-2), кА
в цепи переменного тока частоты 50 Гц
выключатели с расцепителями: 1,0..2,0 А	55
4,0..6,З А	17
8,0..25 А	11
31.5..50А	6
в цепи переменного тока частоты 400 Гц
выключатели с расцепителями: 1,0..2,0 А	22		-
4,0..6,ЗА	14		-
8,0..25 А	11		-
31.5..50 А	6,5		-
в цепи постоянного тока
выключатели срасцепителями: 1,0..2,0 А	30	-	30	-
4,0..6,З А	20	-	20	-
8,0..25 А	10	-	10	-
31.5..50 А	5	-	5	-
Износостойкость: общая, циклов ВО	16000
коммутационная, циклов ВО	10000
Масса не более, кг	1,1	1,4	1,1	1,4
Срок службы, лет	10

*выключатель эл/магнитный с уставкой 12 Iн изготавливается только на токи: 3,5; 40; 50 А

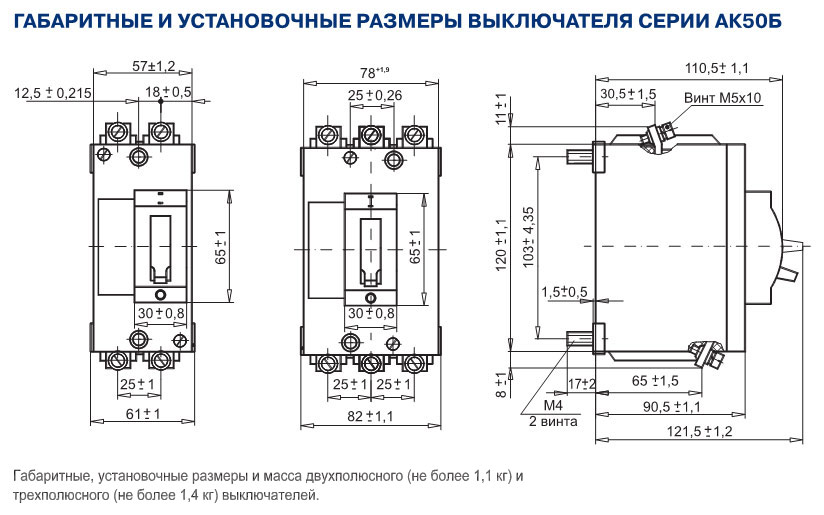

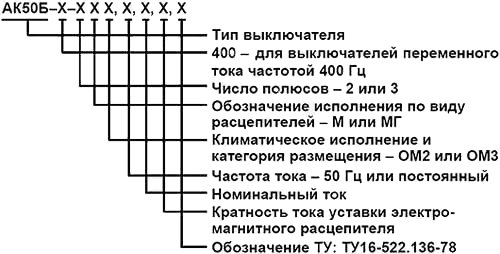

Структура условного обозначения:
