Блоки резисторов

Б6

Назначение:

Блоки резисторов крановые типа Б6, именуемые в дальнейшем «блоки», предназначены для пуска и регулирования скорости крановых электродвигателей постоянного и переменного тока.

Технические характеристики:

Блоки рассчитаны для работы в цепях постоянного тока с напряжением до 440 В и в цепях переменного тока с напряжением до 660 В, частотой до 60 Гц в условиях умеренного и тропического климата.

Вид климатического исполнения У2 и Т2 по ГОСТ 15150-69.

Окружающая среда— невзрывоопасная, не содержащая газов и паров, разрушающих металлы и изоляцию, ненасыщенная токопроводящей пылью (например, угольной)или водяным паром.

Исполнение по степени защиты— IP00

Режим работы— продолжительный (для исполнений 1-12).

Длительная рассеиваемая мощность блоков при допустимом перегреве резистивного материала в 350º С— 6,2 кВт.

Допустимое значение отклонения величины сопротивления блока 10%.

Основные нагрузочные характеристики блоков и схемы соединений резисторов в блоке приведены в табл. 1.

Масса блоков не более 22 кг.

Устройство и работа:

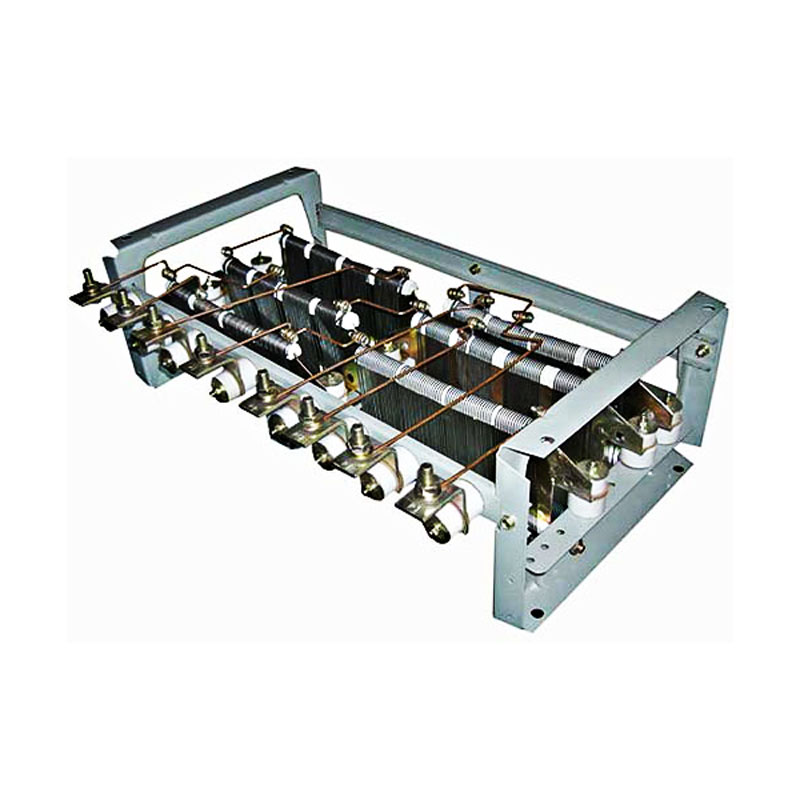

Блок представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются 6 резисторов.

Резистор состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента, к которой припаяны концевые и промежуточные контактные отводы.

На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным голым проводом Ø 4— 6 мм.

Технические данные блоков резисторов Б6У2:

Наименование блока	Длит. ток, А	Общее сопро- тивление, Ом	Сопротивление по ступеням, Ом						Кол-во выводов
Наименование блока	Длит. ток, А	Общее сопро- тивление, Ом	1–2	2–3	3–4	4–5	5–6	6–7	Кол-во выводов
1.ИРАК 434332.004–01	228	0,115	0,0204–0,0225	0,0162–0,0178	0,0162–0,0178	0,0204–0,0225	0,018–0,020	0,018–0,020	7
2.ИРАК 434332.004–02	204	0,142	0,0248–0,0225	0,0204–0,0225	0,0204–0,0225	0,0248–0,225	0,0204–0,0246	0,0204–0,0246	7
3.ИРАК 434332.004–03	160	0,216	0,0342–0,0378	0,342–0,0348	0,342–0,0348	0,0342–0,0348	0,0342–0,0348	0,0342–0,0348	7
4.ИРАК 434332.004–04	128	0,37	0,0585–0,0645	0,0585–0,0645	0,0585–0,0645	0,0585–0,0645	0,0585–0,0645	0,0585–0,0645	7
5.ИРАК 434332.004–05	114	0,474	0,075–0,083	0,075–0,083	0,075–0,083	0,075–0,083	0,075–0,083	0,075–0,083	7
6.ИРАК 434332.004–06	102	0,53	0,091–0,101	0,091–0,101	0,091–0,101	0,091–0,101	0,091–0,101	0,091–0,101	7
7.ИРАК 434332.004–07	80	0,88	0,139–0,153	0,139–0,153	0,139–0,153	0,139–0,153	0,139–0,153	0,139–0,153	7
8.ИРАК 434332.004–08	64	1,50	0,238–0,260	0,238–0,260	0,238–0,260	0,238–0,260	0,238–0,260	0,238–0,260	7
9.ИРАК 434332.004–09	57	1,92	0,304–0,336	0,304–0,336	0,304–0,336	0,304–0,336	0,304–0,336	0,304–0,336	7
10.ИРАК 434332.004–10	51	2,4	0,38–0,42	0,38–0,42	0,38–0,42	0,38–0,42	0,38–0,42	0,38–0,42	7
11.ИРАК 434332.004–11	40	3,5	Сопротивление ступеней, Ом						9
			1–2	2–3 3–4	4–5 5–6	6–7	7–6	8–9
			0,42–0,46	0,415–0,455	0,42–0,45	0,415–0,455	0,415–0,455	0,42–0,46
12.ИРАК 434332.004–12	36	4,8	0,57–0,63	0,566–0,625	0,57–0,63	0,566–0,625	0,566–0,625	0,57–0,63	9
13.ИРАК 434332.004–13	51	6,1	Р1-Р5 0,57–0,63	Р5-Р6 5,35–5-59					3
14.ИРАК 434332.004–14	51	4,25	Р3-Р6 1,28–1,4	Р2-Р4 0,186–0,206	Р4-Р6 2,57–2,83				4
15.ИРАК 434332.004–15	60	5,8	Р1-Р5 0,547–0,595	Р5-Р6 4,47–4,93					3
16.ИРАК 434332.004–16	60	4,03	Р2-Р4 0,157–0,173	Р4-Р6 2,4–2,64	Р3-Р6 1,12–1,24				4
17.ИРАК 434332.004–17	43	6,37	Р1-Р5 0,63–0,69	Р5-Р61 3,82–4,2	Р61-Р6 0,314–0,346	Р3-Р6 1,28–1,4	Р62-Р6 0,314–0,346		4
18.ИРАК 434332.004–18	43	2,39	Р2-Р4 0,266–0,294	Р4-Р62 2,0–2,2					3
19.ИРАК 434332.004–19	74,3	4,21	Р1-Р7 0,25	Р7-Р10 0,44	Р10-Р13 0,80	Р13-Р16А 2,42	Р13-Р16 3,18		6
20.ИРАК 434332.004–20	57,5	6,9	Р1-Р7 0,42–0,46	Р7-Р10 0,57–0,63	Р10-Р13 0,95–1,05	Р13-Р16 2,88–2,918			5
21.ИРАК 434332.004–21	52,0	4,46	Р1-Р4 0,08–0,09	Р4-Р7 0,22–0,24	Р7-Р10 0,38–0,42	Р10-Р13 0,5–0,54	Р13-Р16 1,77–1,96	Р16-Р19 1,28–1,42	7
22.ИРАК 434332.004–22	69	3,94	Р2-Р4 0,157–0,173	Р4-Р6 2,3–2,5	Р3-Р6 1,14–1,26				4
23.ИРАК 434332.004–23	69	4,88	Р1-Р5 0,475–0,52	Р5-Р6 4,17–4,6					3
24.ИРАК 434332.004–24		6,19	Р1-Р5 0,57–0,63	Р5-А 5,32–5,86					3
25.ИРАК 434332.004–26	49	6,2	Р1-Р5 0,57–0,63	Р5-Р61 3,06–3,38	Р61-Р6 1,58–1,74	Р6-Р62 0,627–0,69			5
26.ИРАК 434332.004–27	49		Р3-Р6 1,28–1,42	Р2-Р4 0,157–0,173	Р4-Р62 1,9–2,1				5
27.ИРАК 434332.004–29	73,4	4,02	Р1-Р4 0,117–0,129	Р4-Р7 0,117–0,129	Р7-Р10 0,38–0,42	Р10-Р13 0,38–0,42	Р13-Р16 1,52–1,68	Р16-Р19 1,28–1,42
28.ИРАК 434332.004–30	73	4,15	Р1-Р11 Р2-Р21 0,082–0,09	Р11-Р12 Р21-Р22 0,22–0,24	Р12-Р13 Р22-Р23 0,43–0,477	Р13-Р24 Р23-Р24 1,44–1,59			9
29.ИРАК 434332.004–32	40		СС1-СС4 0,238–0,262	СС2-СС3 0,238–0,262	СС3-СС6 0,238–0,262				6
30.ИРАК 434332.004–36	48,8		Р1-Р11 Р2-Р21 0,1–0,11	Р11-Р12 Р21-Р22 0,272–0,3	Р12-Р13 Р22-Р23 0,495–0,545	Р13-Р24 Р23-Р24 1,78–1,96			9
31.ИРАК 434332.004–40	30		1Р1–2Р1 1,01–1,11	1Р2–2Р2 1,01–1,11	1Р3–2Р3 1,01–1,11	3Р1–2Р1 0,49–0,55	3Р3–2Р2 0,49–0,55	3Р3–2Р3 0,49–0,55	9
32.ИРАК 434332.004–43	60		Р1-Р4 0,185–0,205	Р4-Р7 0,56–0,62	Р7-Р10 1,28–1,42	Р8-Р10 1,28–1,42	Р9-Р10 1,28–1,42		5
33.ИРАК 434332.004–44	46		Р1-Р4 0,266–0,294	Р2-Р5 0,266–0,294	Р4-Р7 0,72–0,8	Р5-Р8 0,72–0,8	Р7-Р10 1,28–1,42	Р8-Р10 1,28–1,42	7
34.ИРАК 434332.004–63	117		Р35-Р14 0,56–0,62	Р14-Р11 0,745–0,323	Р11-Р1 0,058–0,064	Р11-Р12 0,266–0,294	Р11-Р13 0,722–0,798		6
