Блоки резисторов

БФК

Назначение:

Блоки резисторов крановые модернизированные специальные БФК предназначены для пуска, регулирования скорости и торможения крановых электродвигателей постоянного / переменного тока.

Классификация:

Блоки резисторов классифицируются по климатическому исполнению и категории размещения.

Структура условного обозначения БФК [*][*]:

БФК — блок резисторов с элементами из фехралевой ленты и константановой (фехралевой) проволоки;
[*][*] — климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УХЛЗ.

Особенности конструкции:

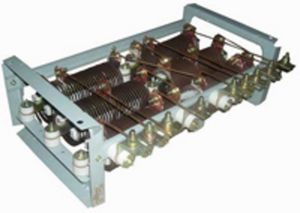

Блок представляет собой конструкцию открытого исполнения, состоящую из каркаса; резисторов (резисторных элементов) на керамических изоляторах; внешних контактных зажимов; внутренних электрических соединений, выполненных из неизолированных медных проводников.
Фарфоровые цилиндрические изоляторы, отделяющие внешние зажимы и резисторы от каркаса, обеспечивают изоляцию в блоке.
При работе блока ток через коммутационные выводы протекает по резисторным элементам, выделяемое тепло рассеивается потоками воздуха.

Внешние контактные зажимы блоков рассчитаны на присоединение не более двух проводов (кабелей) с медными или алюминиевыми жилами, оконцованных наконечниками.
Блоки должны устанавливаться в закрытых шкафах управления так, чтобы исключить возможность случайного прикосновения человека к неизолированным токоведущим или нагретым при работе частям, а также повреждения от повышенной температуры или загорания находящихся вблизи предметов.
Рекомендуется устанавливать один над другим не более четырех блоков, надежно закрепив их болтами М10.
При установке более четырех блоков расстояние между блоками не менее 120 мм, расстояние от пола до первого блока не менее 150 мм.
Длительный ток третьего и четвертого блоков должен быть снижен на 10% относительно значений, указанных на табличке блока.

Блоки БФК изготавливаются различных исполнений по количеству встраиваемых резисторов и схемам их соединений, а также по значениям сопротивлений ступеней.

Условия эксплуатации:

- окружающая среда невзрыво- и не пожароопасная, не содержащая газов и паров, разрушающих металл и изоляцию, не содержащая токопроводящей пыли и водяных паров;
- группа механического исполнения М3 без многократных ударов;
- степень защиты IP00.
Эксплуатация и обслуживание блоков должны производиться в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Блоки по способу защиты человека от поражения электрическим током относятся к классу 0.
Вероятность возникновения пожара от блока не более 10-6 в год.
Блоки соответствуют требованиям ТУ У31.2.

Технические данные:

Номинальное напряжение, В;
   постоянного тока..............................................................до 440
   переменного тока частотой до 60 Гц...................................до 660
Номинальный режим работы.................................................продолжительный
Режимы работы...................................................................продолжительный, кратковременный; повторно-кратковременный
Превышение температуры проволочных
и ленточных резисторов, °С, не более....................................350
Превышение температуры внешних
выводов, 0 С, не более    .....................................................95
Расстояние между токоведущими
частями и каркасом, мм, не менее.........................................8
Сопротивление изоляции блоков между
токоведущими частями и каркасом в холодном
состоянии, МОм, не менее....................................................10

Масса блоков, кг, не более....................................................20,8

Наименование блока	Сопротивление ступеней, Ом.						Выводы
1.ИРАК 434334.001–07	Р1-Р4 4,2	Р4-Р8 8,1	44–18 0,072–0,080				5
2.ИРАК 434334.001–26	Р1-Р4 0,082–0,09	Р4-Р7 0,22–0,24	Р7-Р10 0,38–0,42	Р10-Р13 0,565–0,625	Р13-Р16 1,47–1,63	55–93 27,8	8
З.ИРАК 434334.001–28	Р1-Р11 0,082–0,09	Р11-Р12 0,22–0,24	Р12-Р13 0,433–0,477	Р13-Р24 1,44–1,59	24–93 27,8		7
4.ИРАК 434334.001–33	Р1-Р11 0,064–0,07	Р11-Р12 0,17–0,188	Р12-Р13 0,218–0,241	Р13-Р14 0,46–0,51	Р14-Р35 0,76–0,84	А-Б 24	8
5.ИРАК 434334.001–34	Р1-Р4 5,85	Р2-Р4 1,28–1,42	РЗ-Р5 0,266–0,29	Р5-Р4 2,0–2,2	С2-С6 74		7
6.ИРАК 434334.001–35	Р1-Р11 0,06–0,0	Р11-Р12 0,17–0,188	Р12-Р13 0,218–0,241	Р13-Р14 0,46–0,51	Р14-Р35 0,76–0,84	20–41 20–36 18	9

Наименование блока	Сопротивление ступеней, Ом.						Выводы
7.ИРАК434334.001–40	Р1-Р4 Р2-Р5 0,266–0,29	РЗ-Р6 0,266–0,29	Р4-Р7 Р5-Р8 0,72–0,80	Р6-Р9 0,72–0,80	Р1-Р11 0,44	Р11-Р14 1,75	9
8.ИРАК434334.001–42	Р1-Р4 0,086	Р4-Р7 0,23	Р7-Р10 0,4	Р10-Р13 0,44	1–2 0,59	3–4 8,0	9
9.ИРАК434334.001–43	50–51 1,96	57–58 24,0					4
10.ИРАК434334.001–44	Р1-Р7 Р2-Р8 0,9	Р7-Р10 Р8-Р11 1,462	Р10-Р13 Р11-Р14 1,888	Р13-Р16 Р14Р169,4	Р13-Р16А 7,45	Р14-Р16А 7,45	10
11.ИРАК434334.001–45	Р1-Р4 0,105	Р4-Р7 0,285	Р7-Р10 0,44	Р10-Р13 0,59	1–2 0,80	3–4 18
12.ИРАК434331.001–46	Р1-Р4 0,19–0,21	Р4-Р7 0,49–0,55	Р7-Р10 1,13–1,24	Р10-Р13 1,9–2,1	Р13-Р16 6,15		6
13.ИРАК434331.001–47	Р1-Р4 0,17–0,188	Р4-Р7 0,445–0,49	Р7-Р10 0,95–1,04	Р10-Р13 1,58–1,75	Р13-Р16 5,6		6
