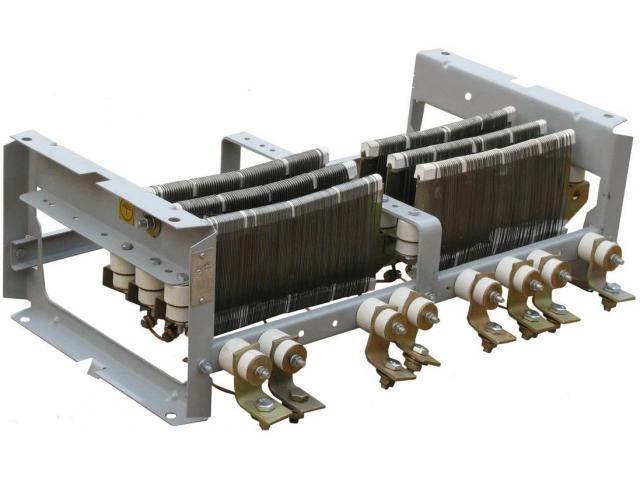

Назначение:
Пуск, регулирование скорости и торможение крановых электродвигателей постоянного и переменного тока, использующихся в электрических приводах грузоподъемных кранов.
Блоки резисторов предназначены для работы в цепях переменного тока напряжением до 660 В, частотой 50-60 Гц; для работы в цепях постоянного тока напряжением до 440 В. Блоки резисторов серии БР имеют 280 исполнений. Каждый из блоков резисторов отличается собственной схемой и последовательностью соединений элементов и количеством в блоке.
Технические условия: ТУ16-91 ИРАК.434345.001 ТУ.
Режим работы: ПВ=40%.
Исполнение по защищенности: открытое.
Степень защиты: IP00.
Климатическое исполнение: У2, УХЛ2, Т2.
Охлаждение: естественное.
Группа условий эксплуатации по механическим факторам: М3.
Производство блоков резисторов регулируется лицензией Госгортехнадзора РФ № 42ИР-000028.
Габаритные размеры, таблица замен блоков резисторов и другие характеристики приведены в таблицах: «Габаритные размеры блоков резисторов», «Таблица замен блоков резисторов», а также в схемах «Установочные размеры блоков резисторов». Таблицы структурируют блоки резисторов по типам и схемам их соединений. Каждый из блоков резисторов специализированный и предназначен для определенного типа электроприводов.
Габаритные размеры блоков резисторов:
Тип |
Мощность максимальная при ПВ=40%, кВт |
Габаритные размеры, мм |
Масса, не более, кг |
||
длина |
ширина |
высота |
|||
БРК |
5,0 |
635 |
340 |
200 |
22 |
БРФ |
25 |
||||
БРКФ |
24 |
||||
БРП |
19 |
||||
БРПФ |
20 |
Таблица замен:
Блоки резисторов Б |
Блоки резисторов БР |
||
БК12У2 |
ИРАК 434.331.003-01 |
БРПУ2 |
ИРАК 434.331.001-14 |
БК12У2 |
ИРАК 434.331.003-02 |
БРПУ2 |
ИРАК 434.331.001-15 |
БК12У2 |
ИРАК 434.331.003-03 |
БРПУ2 |
ИРАК 434.331.001-16 |
БК12У2 |
ИРАК 434.331.003-04 |
БРПУ2 |
ИРАК 434.331.001-17 |
БК12У2 |
ИРАК 434.331.003-05 |
БРПУ2 |
ИРАК 434.331.001-18 |
БК12У2 |
ИРАК 434.331.003-06 |
БРПУ2 |
ИРАК 434.331.001-19 |
БК12У2 |
ИРАК 434.331.003-07 |
БРПУ2 |
ИРАК 434.331.001-20 |
БК12У2 |
ИРАК 434.331.003-08 |
БРПУ2 |
ИРАК 434.331.001-21 |
БК12У2 |
ИРАК 434.331.003-09 |
БРПУ2 |
ИРАК 434.331.001-30 |
БК12У2 |
ИРАК 434.331.003-12 |
БРПУ2 |
ИРАК 434.331.001-12 |
БК12У2 |
ИРАК 434.331.003-13 |
БРПУ2 |
ИРАК 434.331.001-13 |
БК12У2 |
ИРАК 434.331.003-14 |
БРПУ2 |
ИРАК 434.331.001-31 |
БК12У2 |
ИРАК 434.331.003-15 |
БРПУ2 |
ИРАК 434.331.001-32 |
БК12У2 |
ИРАК 434.331.003-28 |
БРПУ2 |
ИРАК 434.331.001-26 |
БК12У2 |
ИРАК 434.331.003-30 |
БРПУ2 |
ИРАК 434.331.001-07 |
БК12У2 |
ИРАК 434.331.003-31 |
БРПУ2 |
ИРАК 434.331.001-02 |
БК12У2 |
ИРАК 434.331.003-32 |
БРПУ2 |
ИРАК 434.331.001-01 |
БК12У2 |
ИРАК 434.331.003-33 |
БРПУ2 |
ИРАК 434.331.001-03 |
БК12У2 |
ИРАК 434.331.003-34 |
БРПУ2 |
ИРАК 434.331.001-04 |
БК12У2 |
ИРАК 434.331.003-36 |
БРПУ2 |
ИРАК 434.331.001-05 |
БК12У2 |
ИРАК 434.331.003-38 |
БРПУ2 |
ИРАК 434.331.001-11 |
БК12У2 |
ИРАК 434.331.003-41 |
БРПУ2 |
ИРАК 434.331.001-22 |
БФК12У2 |
ИРАК 434.334.003-40 |
БРПУ2 |
ИРАК 434.331.001-23 |
БФК12У2 |
ИРАК 434.331.003-54 (1 шт.) |
БРФУ2 |
ИРАК 434.352.013-03 (3 шт.) |
Б6У2 |
ИРАК 434.332.004-63 (3 шт.) |
БРПФУ2 |
ИРАК 434.332.001-01 (1 шт.) |
БК12У2 |
ИРАК 434.331.003-54 (1 шт.) |
БРФУ2 |
ИРАК 434.352.013-05 (3 шт.) |
Б6У2 |
ИРАК 434.332.004-91 (3 шт.) |
БРПФУ2 |
ИРАК 434.332.001-02 (1 шт.) |
БК12У2 |
ИРАК 434.331.003-59 |
БРПУ2 |
ИРАК 434.331.001-08 |
БК12У2 |
ИРАК 434.331.003-60 |
БРПУ2 |
ИРАК 434.331.001-09 |
БК12У2 |
ИРАК 434.331.003-61 |
БРПУ2 |
ИРАК 434.331.001-10 |
БК12У2 |
ИРАК 434.331.003-68 (1 шт.) |
БРПУ2 |
ИРАК 434.331.001-24 (1 шт.) |
БК12У2 |
ИРАК 434.331.003-69 (1 шт.) |
БРПУ2 |
ИРАК 434.331.001-25 (1 шт.) |
БК12У2 |
ИРАК 434.331.003-81 |
БРПУ2 |
ИРАК 434.331.001-27 |
БК12У2 |
ИРАК 434.331.003-82 |
БРПУ2 |
ИРАК 434.331.001-28 |
БК12У2 |
ИРАК 434.331.003-83 |
БРПУ2 |
ИРАК 434.331.001-29 |
БК12У2 |
ИРАК 434.331.003-84 |
БРПУ2 |
ИРАК 434.331.001-01 |
Б6У2 |
ИРАК 434.332.004-01 |
БРФУ2 |
ИРАК 434.352.013-21 |
Б6У2 |
ИРАК 434.332.004-02 |
БРФУ2 |
ИРАК 434.352.013-22 |
Б6У2 |
ИРАК 434.332.004-03 |
БРФУ2 |
ИРАК 434.352.013-23 |
Б6У2 |
ИРАК 434.332.004-33 |
БРФУ2 |
ИРАК 434.352.013-44 |
Б6У2 |
ИРАК 434.332.004-20 |
БРФУ2 |
ИРАК 434.352.013-45 |
Б6У2 |
ИРАК 434.332.004-04 |
БРФУ2 |
ИРАК 434.352.013-24 |
Б6У2 |
ИРАК 434.332.004-05 |
БРФУ2 |
ИРАК 434.352.013-25 |
БК12У2 |
ИРАК 434.331.003-16 |
БРПУ2 |
ИРАК 434.331.001-51 |
БК12У2 |
ИРАК 434.331.003-17 |
БРПУ2 |
ИРАК 434.331.001-56 |
БК12У2 |
ИРАК 434.331.003-19 |
БРПУ2 |
ИРАК 434.331.001-40 |
Б6У2 |
ИРАК 434.332.004-06 |
БРФУ2 |
ИРАК 434.352.013-26 |
Б6У2 |
ИРАК 434.332.004-07 |
БРФУ2 |
ИРАК 434.352.013-27 |
Б6У2 |
ИРАК 434.332.004-08 |
БРФУ2 |
ИРАК 434.352.013-28 |
Б6У2 |
ИРАК 434.332.004-09 |
БРФУ2 |
ИРАК 434.352.013-29 |
Б6У2 |
ИРАК 434.332.004-10 |
БРФУ2 |
ИРАК 434.352.013-30 |
Б6У2 |
ИРАК 434.332.004-11 |
БРФУ2 |
ИРАК 434.352.013-31 |
Б6У2 |
ИРАК 434.332.004-12 |
БРФУ2 |
ИРАК 434.352.013-32 |
Б6У2 |
ИРАК 434.332.004-16 |
БРФУ2 |
ИРАК 434.352.013-16 |
Б6У2 |
ИРАК 434.332.004-19 |
БРФУ2 |
ИРАК 434.352.013-38 (11-15 кВт) |
Б6У2 |
ИРАК 434.332.004-19 |
БРФУ2 |
ИРАК 434.352.013-39 (22-37 кВт) |
Б6У2 |
ИРАК 434.332.004-21 |
БРФУ2 |
ИРАК 434.352.013-37 |
Б6У2 |
ИРАК 434.332.004-22 |
БРФУ2 |
ИРАК 434.352.013-17 |
Б6У2 |
ИРАК 434.332.004-23 |
БРФУ2 |
ИРАК 434.352.013-18 |
Б6У2 |
ИРАК 434.332.004-26 |
БРФУ2 |
ИРАК 434.352.013-04 (11-15 кВт) |
Б6У2 |
ИРАК 434.332.004-27 |
БРПФУ2 |
ИРАК 434.332.001-06 |
Б6У2 |
ИРАК 434.332.004-26 |
БРФУ2 |
ИРАК 434.352.013-19 (22-37 кВт) |
Б6У2 |
ИРАК 434.332.004-27 |
БРФУ2 |
ИРАК 434.352.013-20 |
Б6У2 |
ИРАК 434.332.004-29 |
БРФУ2 |
ИРАК 434.352.013-14 |
Б6У2 |
ИРАК 434.332.004-32 |
БРФУ2 |
ИРАК 434.352.013-01 |
Б6У2 |
ИРАК 434.332.004-40 |
БРФУ2 |
ИРАК 434.352.013-02 |
Б6У2 |
ИРАК 434.332.004-44 |
БРФУ2 |
ИРАК 434.352.013-15 |
Б6У2 |
ИРАК 434.332.004-69 |
БРФУ2 |
ИРАК 434.352.013-11 |
Б6У2 |
ИРАК 434.332.004-70 |
БРФУ2 |
ИРАК 434.352.013-12 |
Б6У2 |
ИРАК 434.332.004-71 |
БРФУ2 |
ИРАК 434.352.013-07 |
Б6У2 |
ИРАК 434.332.004-72 |
БРФУ2 |
ИРАК 434.352.013-08 |
Б6У2 |
ИРАК 434.332.004-73 |
БРФУ2 |
ИРАК 434.352.013-09 |
Б6У2 |
ИРАК 434.332.004-89 |
БРФУ2 |
ИРАК 434.352.013-13 |
Б6У2 |
ИРАК 434.332.004-90 |
БРПФУ2 |
ИРАК 434.332.001-10 |
БФКУ2 |
ИРАК 434.334.001-43 |
|
|
БФКУ2 |
ИРАК 434.334.001-07 |
БРПФУ2 |
ИРАК 434.332.001-07 |
БФКУ2 |
ИРАК 434.334.001-21 |
БРПФУ2 |
ИРАК 434.332.001-05 |
БФКУ2 |
ИРАК 434.334.001-26 |
БРПФУ2 |
ИРАК 434.332.001-15 |
БФКУ2 |
ИРАК 434.334.001-28 |
БРПФУ2 |
ИРАК 434.332.001-16 |
БФКУ2 |
ИРАК 434.334.001-33 (2 шт.) |
БРФУ2 |
ИРАК 434.352.013-06 |
БФКУ2 |
ИРАК 434.334.001-35 (1 шт.) |
БРПУ2 |
ИРАК 434.331.001-06 |
Б6У2 |
ИРАК 434.332.004-36 (1 шт.) |
БРПФУ2 |
ИРАК 434.332.001-14 |
БФКУ2 |
ИРАК 434.334.001-37 (1 шт.) |
|
|
БФКУ2 |
ИРАК 434.334.001-41 |
БРПФУ2 |
ИРАК 434.332.001-04 |
БФКУ2 |
ИРАК 434.334.001-42 (3 шт.) |
БРФУ2 |
ИРАК 434.352.013-10 |
|
|
БРПФУ2 |
ИРАК 434.332.001-09 |
БК12У2 |
ИРАК 434.331.003-37 |
БРПУ2 |
ИРАК 434.331.001-36 |
БФКУ2 |
ИРАК 434.334.001-44 |
БРПФУ2 |
ИРАК 434.332.001-11 |
БФКУ2 |
ИРАК 434.334.001-45 (3 шт.) |
БРПФУ2 |
ИРАК 434.332.001-12 |
|
|
БРФУ2 |
ИРАК 434.352.013-33 |
БФКУ2 |
ИРАК 434.334.001-46 |
БРПФУ2 |
ИРАК 434.332.001-08 |
БФКУ2 |
ИРАК 434.334.001-47 |
БРПФУ2 |
ИРАК 434.332.001-13 |
Б6У2 |
ИРАК 434.332.004-79 |
БРПФУ2 |
ИРАК 434.332.001-21 |
Установочные размеры блоков резисторов:

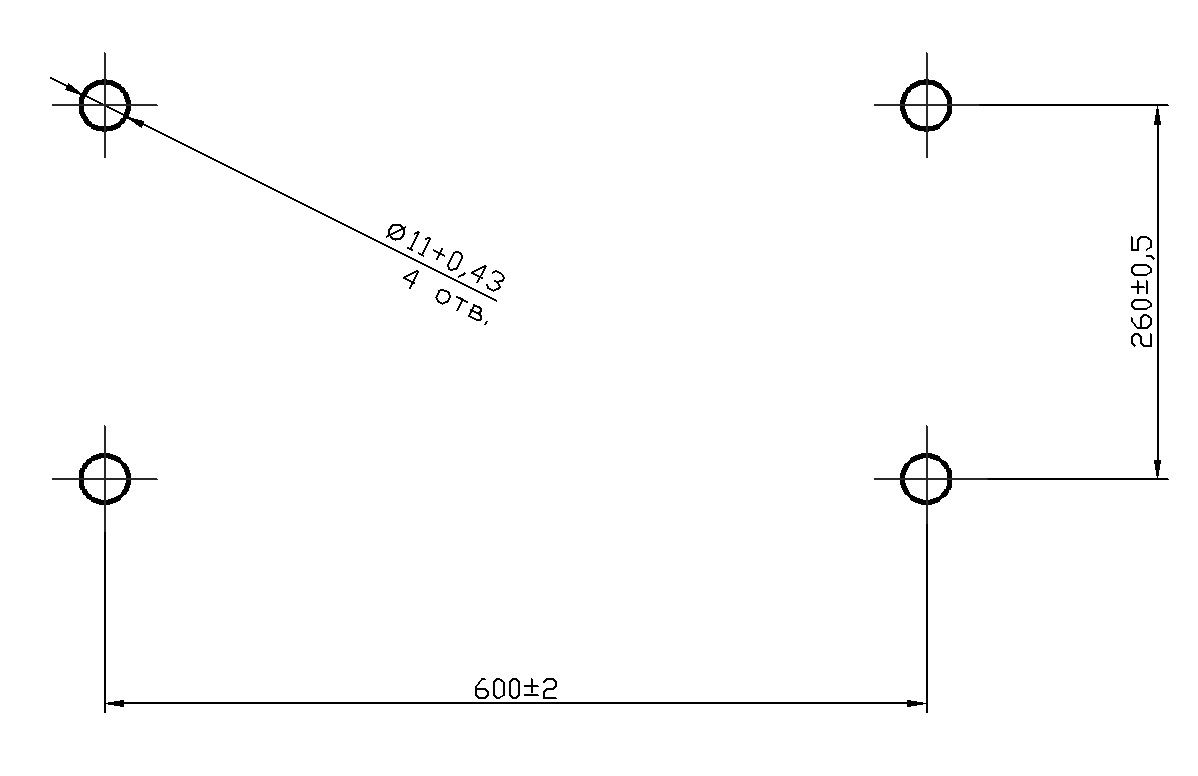

Блоки резисторов Б6, БФК, БК 12

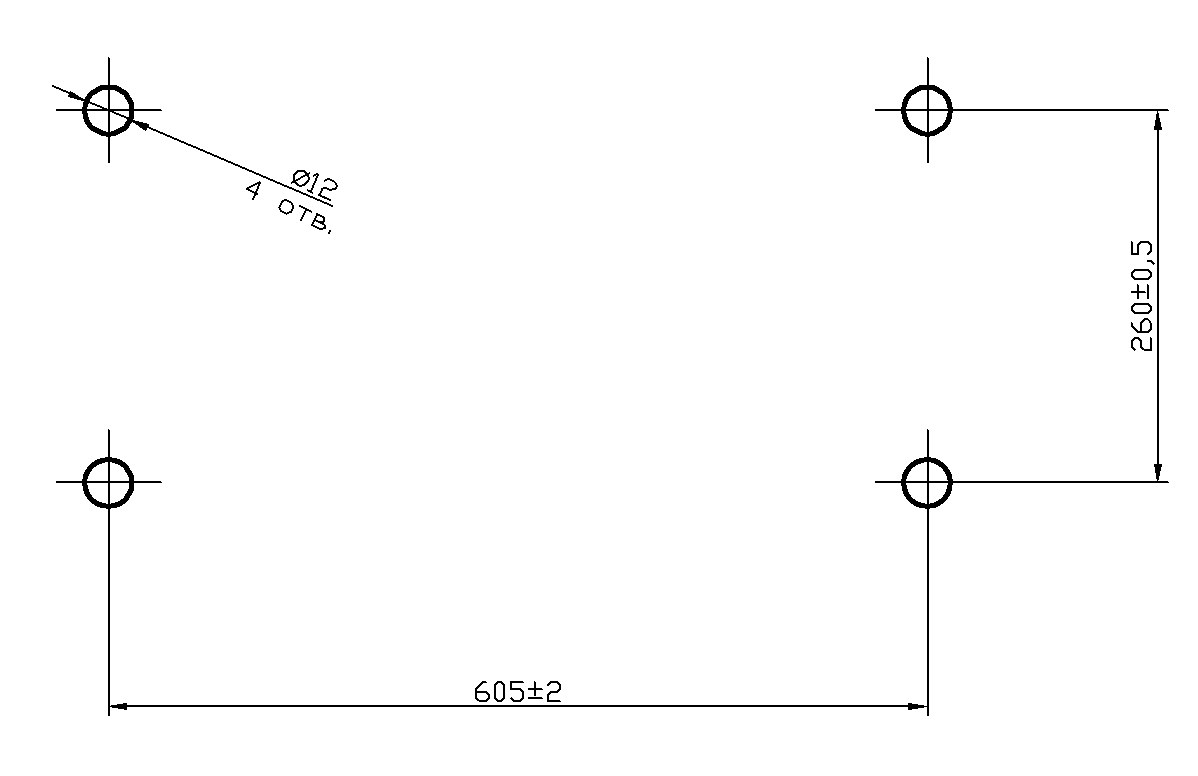

Блоки резисторов БРК, БРФ, БРКФ
