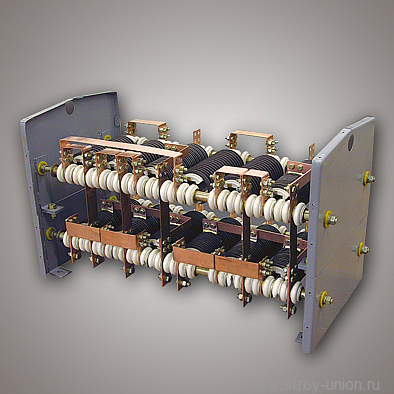

Блоки резисторов



БР



Назначение:
Блоки резисторов серии БР предназначены для пуска, регулирования скорости и торможения электродвигателей постоянного и переменного тока, работающих в электроприводах грузоподъемных кранов.

Структура условного обозначения БР-XX-XX-XX:
БР — Блок резисторов
XX — Ф, П или К — исполнение резистивного элемента по материалу;
Ф — лента фехралевая;
К — проволока константановая;
П — проволока фехралевая;
КФ, ПФ — любое сочетание указанных материалов;
→ Отсутствие букв Ф, П или К обозначает каплезащитное исполнение резистивных элементов.
XX — цифры, обозначающие максимальное количество резисторов на блоке;
→ Отсутствие цифр — количество резисторов не устанавливается.
XX — Климатическое исполнение и категория размещения по ГОСТ 15150–69 (У1, У2, УХЛ2, УХЛ3, Tl, T2).

Условия эксплуатации:
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха:
→ от минус 45 до плюс 40 °С (для У1, У2);
→ от минус 60 до плюс 40 °С (для УХЛ2, УХЛ3);
→ от минус 10 до плюс 50 °С (дляТ1, Т2).
Среднее значение относительной влажности воздуха:
→ 80% при температуре 15 °С (для У1, У2, УХЛ2, УХЛ3);
→ 80% при температуре 27 °С (для Tl, T2).
Степень жесткости по влажности окружающего воздуха по ГОСТ 16962–71: для исполнений У1, У2, УХЛ2, УХЛ3 — IV; для исполнений Tl, T2 — VIII.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию и снижающих параметры комплектных устройств в недопустимых пределах.
Номинальные значения климатических факторов по ГОСТ 15150–69 и ГОСТ 15543.1–89.
В части воздействия механических факторов внешней среды — по группе М3 ГОСТ 17516.1–90 без многократных ударов.
В части коррозийной активности по ГОСТ 15150–69 для исполнений У1, У2, УХЛ2, УХЛ3 — группа С3, для исполнений Т1, Т2 — группа Ж1; отклонение от рабочего положения (горизонтальное расположение резисторов) не более 5* в любую сторону.
Блоки исполнений У2, Т2 должны размещаться в помещении (кожухе) или под навесом, предохраняющим от прямого воздействия солнечной радиации и от попадания атмосферных осадков; блоки исполнений УХЛ3 должны размещаться только в закрытом помещении (кожухе) с естественной вентиляцией; блоки исполнений У1, Т1 устанавливаются на открытом воздухе.
В случае установки внутри помещений блоки БРФ, БРП, БРК, БРКФ, БРПФ должны быть огорожены каркасом с металлической сеткой. Блоки в этом случае должны устанавливаться на металлическом основании. Каркас и основание должны быть заземлены.
Блоки должны устанавливаться в местах, исключающих возможность случайного прикосновения к оболочкам при работе ввиду их высокой температуры. Блоки резисторов соответствуют ТУ16–91 ИРАК.434345.001 ТУ. Блоки, поставляемые в районы с холодным климатом, соответствуют ГОСТ 17412–72, поставляемые на экспорт-РД 16.01.007–88, поставляемые в районы с тропическим климатом — ГОСТ 15963–79.
По технике безопасности блоки резисторов соответствуют требованиям ГОСТ 12.2.007.0–75 и ГОСТ 12.2.007.6–75.

Технические данные:
Блоки резисторов предназначены для работы в целях переменного тока напряжением до 660 В, частотой 50–60 Гц и в цепях постоянного тока напряжением до 440 В.
Блоки являются нестандартизованными, т. е. предназначены для конкретных электроприводов, поэтому применение их для других целей недопустимо. Схемы соединений резисторов в блоках, схемы соединений самих блоков, сопротивление ступеней, а также обозначение резисторов в блоках должны приводиться в схемах электрических принципиальных или в качестве приложения к ним разработчиком электропривода.

Типы и основные параметры блоков резисторов приведены в Таблице 1. В блоках устанавливаются резисторы. Технические данные ленточных резисторов приведеныв табл. 2, проволочных константановых резисторов — в табл. 3, а проволочных фехралевых резисторов — в табл. 4.

Таблица 1

Тип блока

Обозначение основного конструкторского документа

Количество, не более

Максимальная мощность, кВт

резисторов

выводов,
зажимов

БР-11 У1
БР-11 У1 экспорт
БР-11 УХЛ2
БР-11 Т1 экспорт

ИРАК.434345.001
ИРАК.434345.001
ИРАК.434345.002
ИРАК.434345.003

11

16

2,4

БР-22 У1
БР-22 У1 экспорт
БР-22 УХЛ2
БР-22 Т1 экспорт

ИРАК.434345.004
ИРАК.434345.004
ИРАК.434345.005
ИРАК.434345.006

22

32

4,6

БР-33 У1
БР-23 У1 экспорт
БР-23 УХЛ2
БP-23 Т1 экспорт

ИРАК.434345.007
ИРАК.434345.007
ИРАК.434345.008
ИРАК.434345.009

33

32

6.7

БРК У2
БPK У2 экспорт
БРК УХЛ3
БPK T2 экспорт

ИРАК.434345.010
ИРАК.434345.010
ИРАК.434345.011
ИРАК.434345.012

11

12

4,0

БР-5 У1
БР-5 У1 экспорт
БP-5 УХЛ2
БP-5 TI экспорт

ИРАК.434352.004
ИРАК.434352.004
ИРАК.434352.005
ИРАК.434352.006

5

16

3,4

БР-10 У1
БР-10 У1 экспорт
БP-10 УХЛ2
БР-10 Т1 экспорт

ИРАК.434352.007
ИРАК.434352.007
ИРАК.434352.008
ИРАК.434352.009

10

32

6,5

БР-15 У1
БР-15 У1 экспорт
БР-15 УХЛ2
БР-15 Т1 экспорт

ИРАК.434352.010
ИРАК.434352.010
ИРАК.434352.011
ИРАК.434352.012

15

32

8,5

БРФ У2
БРФ У2 экспорт
БРФ УХЛ3
БРФ Т2 экспорт

ИРАК.434352.013
ИРАК.434 352.013
ИРАК.434352.014
ИРАК.434352.015

5

8

5,0

БРКФ У2
БРКФ У2 экспорт
БРКФ УХЛ3
БРКФ Т2 экспорт

ИРАК.434354.004
ИРАК.434354.004
ИРАК.434354.005
ИРАК.434354.006



5,0

БРП У2
БРП УХЛ3

ИРАК.434331.001
ИРАК.434331.002

11

12

4,0

БРПФ У2
БРПФ УХЛ3

ИРАК.434332.001
ИРАК.434332.002

5,0


Таблица 2

Обозначение резисторов

Сопротивление резисторов, Ом

Длительный
ток, А

Размеры ленты
C-X15105
(ГОСТ 12765.2-
77)

Число
витков

с двумя выводами

с тремя выводами

с четырьмя выводами

ТИБЛ.434157.008–01

ТИБЛ.434157.009–01
ТИБЛ.434157.009–02
ТИБЛ.434157.009–03

ТИБЛ.434157.010–01
ТИБЛ.434157.010–02

0,076

110

1,6x15*

11

ТИБЛ.434157.008–02

ТИБЛ.434157.009–04
ТИБЛ.434157.009–05
ТИБЛ.434157.009–06

ТИБЛ.434157.010–03
ТИБЛ.434157.010–04

0,093

97

1,6x15*

14

ТИБЛ.434157.008–03

ТИБЛ.434157.009–07
ТИБЛ.434157.009–08
ТИБЛ.434157.009–09

ТИБЛ.434157.010–05
ТИБЛ.434157.010–06

0,146

79

1,5x10*

14

ТИБЛ.434157.008–04

ТИБЛ.434157.009–10
ТИБЛ.434157.009–11
ТИБЛ.434157.009–12

ТИБЛ.434157.010–07
ТИБЛ.434157.010–08

0,230

63

1,5x10*

22

ТИБЛ.434157.008–05

ТИБЛ. 434157.009–13
ТИБЛ.434157.009–14
ТИБЛ.434157.009–15

ТИБЛ.434157.010–09
ТИБЛ.434157.010–10

0,308

54,5

1,6x15

22

ТИБЛ.434157.008–06

ТИБЛ.4341 57.009–16
ТИБЛ.434157.009–17
ТИБЛ.434157.009–18

ТИБЛ.434157.010–11
ТИБЛ.434157.010–12

0,400

48

1,1x10*

28

ТИБЛ.434157.008–07

ТИБЛ.434157.009–19
ТИБЛ.434157.009–20
ТИБЛ.434157.009–21

ТИБЛ.434157.010–13
ТИБЛ.434157.010–14

0,590

39,5

1,5x10

26

ТИБЛ.434157.008–08

ТИБЛ.434157.009–22
ТИБЛ.434157.009–23
ТИБЛ.434157.009–24

ТИБЛ.434157.010–15
ТИБЛ.434157.010–16

0,800

34

1,1x10

28

ТИБЛ.434157.008–09

ТИБЛ.434157.009–25
ТИБЛ.434157.009–26
ТИБЛ.434157.009–27

ТИБЛ.434157.010–17
ТИБЛ.434157.010–18

1,06

29

0,8x8

22

ТИБЛ.434157.008–10

ТИБЛ.434157.009–28
ТИБЛ.434157.009–29
ТИБЛ.434157.009–30

ТИБЛ.434157.010–19
ТИБЛ.434157.010–20

1,35

25,5

0,8x8

28

ТИБЛ.434157.008–11

ТИБЛ.434157.009–31
ТИБЛ.434157.009–32
ТИБЛ.434157.009–33

ТИБЛ.434157.010–21
ТИБЛ.434157.010–22

0,154

77,5

1,6х15*

22

* Две ленты в параллель. В графе «Число витков» для этих случаев указано число двойных витков.


Таблица 3

Обозначение резисторов

Сопротивление
резисторов, Ом

Длительный
ток, А

Диаметр константановой
проволоки ДКРИМ...МНМ
40–1,5 (ГОСТ 5307–77)

Число
витков

с двумя выводами

с четырьмя выводами

с пятью выводами

ТИБЛ.434156.008–01

96,0

1,7

0,5

150

ТИБЛ.434156.008–02

68,0

2,0

0,6

150

ТИБЛ.434156.008–03

48,0

2,3

0,7

150

ТИБЛ.434156.008–04

37,0

2,6

0,8

150

ТИБЛ.434156.008–05

ТИБЛ.434156.009–01

27,8

3,0

0,8

112

ТИБЛ.434156.008–06
ТИБЛ.434156.008–07

ТИБЛ.434156.009–02


ТИБЛ.434156.009–03

18,0
12,0

3,8
4,6

1,0
1,2

112
112

ТИБЛ.434156.008–08

ТИБЛ.434156.009–04

8,0

5,2

1,2

74

ТИБЛ.434156.008–09

ТИБЛ.434156.009–05

5,8

6,6

1,4

74

ТИБЛ.434156.008–10

ТИБЛ.434156.009–06

5,0

7,2

1,5

74

ТИБЛ.434156.008–11

ТИБЛ.434156.009–07

4,4

7,6

1,6

74

ТИБЛ.434156.008–12

ТИБЛ.434156.009–08

3,5

8,6

1,8

74

ТИБЛ.434156.008–13

ТИБЛ.434156.009–09

2,8

9,6

2,0

74

ТИБЛ.434156.008–14

ТИБЛ.434156.009–10

1,95

12

1,2*

36

ТИБЛ.434156.008–15

ТИБЛ.434156.009–11

1,45

13

1,4*

36

ТИБЛ.434156.008–16

ТИБЛ.434156.009–12

1,26

14

1.5*

36

ТИБЛ.434156.008–17

ТИБЛ.434156.009–13

1,10

15

1,6*

36

ТИБЛ.434156.008–18

ТИБЛ.434156.009–14

0,90

17

1,8*

36

ТИБЛ.434156.008–18

ТИБЛ.434156.009–15

0,90

17

1,8*

36

ТИБЛ.434156.008–19

ТИБЛ.434156.009–16

0,70

19

2,0*

36

 * Две проволоки в параллель. В графе «Число витков» для этих случаев указано число двойных витков.


 Таблица 4

Обозначение резисторов

Сопротивление резисторов, Ом

Длительный
ток, А

Диаметр фехралевой проволокой... C-X15105
(ГОСТ 12766.1–77)

Число витков

с двумя выводами

с четырьмя выводами

с пятью выводами

ТИБЛ.434156.014–01

ТИБЛ.434156.015–01

ТИБЛ.434156.016–01

3,4

11,7

1,4*

32

ТИБЛ.434156.014–02

ТИБЛ.434156.015–02

ТИБЛ.434156.016–02

4,0

10,8

1,4*

37

ТИБЛ.434156.014–03

ТИБЛ.434156.015–03

ТИБЛ.434156.016–03

5,0

9,3

1,1*

30

ТИБЛ.434156.014–04

ТИБЛ.434156.015–04

ТИБЛ.434156.016–04

7,05

8,1

1,1*

42

ТИБЛ.434156.014–05

ТИБЛ.434156.015–05

ТИБЛ.434156.016–05

8,4

7,5

1,1*

50

ТИБЛ.434156.014–06

ТИБЛ.434156.015–06

ТИБЛ.434156.016–06

10,4

6,5

1,4

48

ТИБЛ.434156.014–07

ТИБЛ.434156.015–07

ТИБЛ.434156.016–07

13,8

5,8

1,4

64

ТИБЛ.434156.014–08

ТИБЛ.434156.015–08

ТИБЛ.434156.016–08

16,0

5,4

1,4

74

ТИБЛ.434156.014–09

ТИБЛ.434156.015–09

ТИБЛ.434156.016–09

20,0

4,7

1,1

60

ТИБЛ.434156.014–10

ТИБЛ.434156.015–10

ТИБЛ.434156.016–10

27,6

4,1

1,1

84

ТИБЛ.434156.014–11

ТПБЛ.434156.015–11

ТИБЛ.434156.016–11

32,8

3,75

1,1

100

ТИБЛ.434156.014–12

ТИБЛ.434156.015–12

ТИБЛ.434156.016–12

38,5

3,4

1,1

116

ТИБЛ.434156.014–13

ТИБЛ.434156.015–13

ТИБЛ.434156.016–13

60,0

2,8

0,8

92

ТИБЛ.434156.014–14

ТИБЛ.434156.015–14

ТИБЛ.434156.016–14

72,0

2,55

0,8

112

ТИБЛ.434156.014–15

ТИБЛ.434156.015–15

ТПБЛ.434156.016–15

94,0

2,2

0,8

150

ТИБЛ.434156.014–16

ТИБЛ.434156.015–16

ТИБЛ.434156.016–16

2,6

13

1,4*

24


* Две проволоки в параллель. В графе «Число витков» для этих случаев указано число двойных витков.

Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370 °С, для резистивного элемента с константановой проволокой — не более 320 °С, для резистивного элемента с фехралевой проволокой — не более 320 °С.
Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80 °С.

Конструкция:
Блоки представляют собой комплект резисторов, смонтированных на изолирующих штангах. Блоки резисторов имеют различное исполнение по защищенности: блоки серии БРФ, БРП, БРК, БРКФ, БРПФ — открытое, степень защиты IP00, блоки серии БР — каплезашитное, степень защиты IP23 по ГОСТ 14254–80.
Оболочки блоков резисторов изготовляются из листовой стали. Внутри блоков на изолированных металлических штангах крепится резисторы. Цифра после обозначения типа блока (кроме БРК, БРП, БРФ, БРКФ, БРПФ) обозначает максимальное число устанавливаемых резисторов (например БР-10, БР-22).
В блоке БРК устанавливается до 11 резисторов из константановой проволоки, в блоке БРП -до 11 резисторов из фехралевой проволоки, в блоке БРФ -до 5 резисторов из фехралевой ленты, в блоке БРКФ — резисторы из фехралевой ленты и константановой проволоки, в блоке БРПФ — резисторы из фехралевой ленты и фехралевойпроволоки. Резисторы (рис. 1) представляют собой стальную пластину-держатель с насаженными на неё керамическими прокладками (рис. 2 и 3). На прокладки намотаны соответственно фехралевая лента, константановая или фехралевая проволока. Вывод ленточного резистора представляет собой пластину, припаянную к фехралевойленте. На одном из выводов выбивается сокращенное обозначение резистора (без первых девяти знаков). Выводы проволочного резистора выполняются в виде кольцевых скруток. На дерхжатель наносится сокращенное обозначение резистора (без первых девяти знаков).
Для подсоединения внешних проводников предусмотрены контактные зажимы, устанавливаемые на изолирующих штангах (БРФ, БРК, БРП, БРКФ, БРПФ), и зажимы, устанавливаемые на планках (БР). На контактных зажимах или планках нанесена маркировка, соответствующая схемам соединений. Блоки должны крепиться к жесткой горизонтальной поверхности. К блокам БР-10, БР-15, БР-22, БР-33, кроме того, должно быть предусмотрено крепление за их верхнюю часть с использованием отверстий под грузовые винты.
Блоки БРФ, БРК, БРП, БРКФ, БРПФ допускают этажную установку один на другой, с обязательным креплением их между собой, но не более четырех, причем в случае установки более двух верхний блок должен быть обязательно жестко закреплен к металлической конструкции четырьмя болтами или шпильками за верхние отверстия.

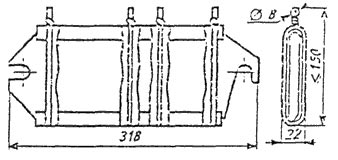

Рис. 1. Резистор проволочный

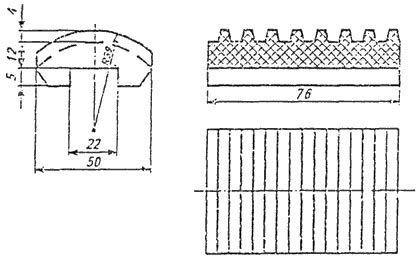

 Рис. 2. Прокладка. Материал: стеатит. Применяются 2 исполнения: 8 и 10 желобков.

Рис. 3. Прокладка. Материал: элсктронит или слюда.

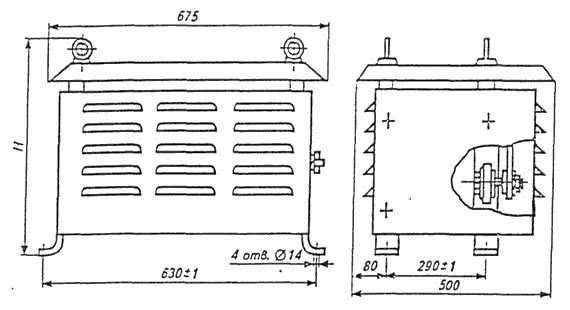

Рис. 4. Габаритные, установочные, присоединительные размеры и масса блоков резисторов серии БР.



Таблица к рис.4



Тип

H, мм

Масса, кг, не более

Тип

H, мм

Масса, кг, не более

БР-5 У1

485

45

БР-11 У1

485

43

БР-5 УХЛ2

485

45

БР-11 УХЛ2

485

43

БР-5 Т1

485

45

БР-11 Т1

485

43

БР-10 У1

685

75

БР-22 У1

685

68

БР-10 УХЛ2

685

75

БР-22 УХЛ2

685

68

БР-10Т1

685

75

БР-22 Т1

685

68

БР-15 У1

885

100

БР-33 У1

885

92

БР-15 УХЛ2

885

100

БР-33 УХЛ2

885

92

БР-15 Т1

885

100

БР-33 Т1

885

92


Рис. 5. Габаритные, установочные, присоединительные размеры и масса блоков резисторов серии БРК, БРФ, БРКФ, БРП, БРПФ.



Тип Мощность максимальная при ПВ=40%, кВт Габаритные размеры, мм Масса, не более, кг
длина ширина высота
БРК 5,0 635 340 200 22
БРФ 25
БРКФ 24
БРП 19
БРПФ 20
