ВА-47-29

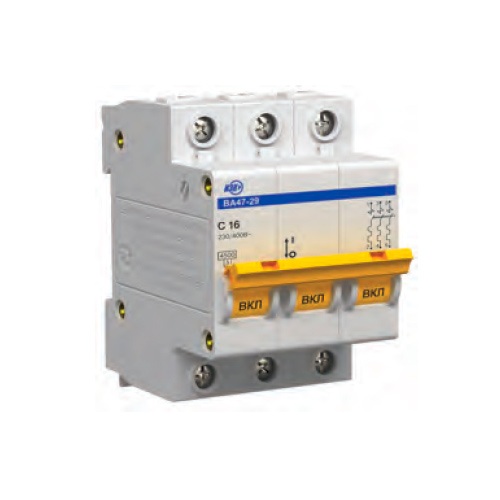

ВА 47-29

Назначение:

Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

электроприборы, освещение - выключатели с характеристикой В,
двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели
с характеристикой С,
двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели
с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Особенности, преимущества:

Материал корпуса - самозатухающий пластик. Контакты: подвижные и неподвижные - выполнены из серебросодержащего материала, это повышает износоустойчивость контактов, увеличивая срок службы; уменьшает переходное сопротивление и потери. Обмотка катушки электромагнитного расцепителя выполнена из высококачественной меди.

Насечки на контактных зажимах - предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличивается механическая устойчивость соединения.

Технические характеристики ВА 47-29:

Соответствуют стандартам	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003
Номинальное напряжение частотой 50 Гц, В	230/400
Номинальный ток I_n, А	0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10,13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А	4 500
Напряжение постоянного тока, В/полюс	48
Характеристики срабатывания электромагнитного расцепителя	В,C,D
Число полюсов	1, 2, 3, 4
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP 20
Электрическая износостойкость, циклов В-О, не менее	6 000
Механическая износостойкость, циклов В-О, не менее	20000
Максимальное сечение присоединяемых проводов, мм²	25
Наличие драгоценных металлов (серебро), г/полюс	0,3/0,5
Масса 1 полюса, кг	0,1
Диапазон рабочих температур, °С	-40 / +50

Руководство по выбору:

Типоисполнение	1-полюсные	2-полюсные	3-полюсные	4-полюсные
Соответствует стандартам	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003
Ном. напряжение частотой 50Гц, B	230	230	400	400
Ном. ток, А	0,5-63	1-63	1-63	1-63
Ном. откл. способность, А	4 500	4 500	4 500	4 500
Хар-ки сраб. эл. магн. расцепителя	В,C,D	В,C,D	В,C,D	В,C,D
Условия эксплуатации	УХЛ4	УХЛ4	УХЛ4	УХЛ4
Степень защиты выключателя	IP20	IP20	IP20	IP20
Применение	однофазные цепи	однофазные цепи	трехфазные цепи	трехфазные цепи
