Назначение:

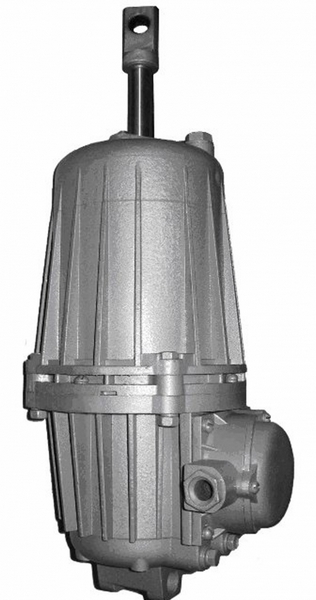

Гидротолкатель ТЭ-25 применяется для приведения в действие пружинно-колодочных тормозов подъемно-транспортных машин и привода механизмов автоматики в условиях умеренного, холодного и тропического климата. Устанавливаются на тормозные устройства ТКГ-200. Питание от сети переменного тока 50Гц напряжением 380В в повторно-кратковременном режиме при ПВ - 60%. Гидротолкатель ТЭ-25 запрещено использовать в помещениях, в которых могут образовываться взрывоопасные газы, а также едкие газы и пар. Для гидротолкателей, работающих под открытым небом, необходима защита от прямых солнечных лучей и дождя.
Структура условного обозначения:
ТЭ-Х(РД, МХ, С)Х2: |
|
ТЭ |
толкатель электрогидравлический |
Х |
среднее усилие подъема на тормозе, кгс |
РД |
регулируемое демпфирование обратного хода штока |
М |
модифицированный |
Х |
порядковый номер модификации |
С |
с увеличенным средним усилием подъема на тормозе |
Х2 |
климатическое исполнение (У, ХЛ, Т) и категория размещения по ГОСТ 15150-69 |
Технические характеристики:
Наименование параметра |
Тип толкателя |
ТЭ-25У2 ТЭ-25АУ2 |
|
Номинальное усилие подъема, кгс |
25 |
Номинальный ход штока, мм |
32 |
Время подъема штока при номинальных усилий и напряжений, С, не более |
0,25 |
Время обратного хода штока при номинальных усилий и напряжений,, С, не более |
0,24 |
Номинальное напряжение, В |
380 |
Потребляемая мощность, Вт, не более
|
180 |
Частота сети, Гц |
50 |
Масса толкателей с рабочей жидкостью, кг, не более |
13 |
