Аварийные выключатели серии ВУ-22-2

Назначение:
Выключатель предназначен для продолжительного проведения тока в номинальном режиме и для оперативных включений и отключений цепей постоянного тока и цепей переменного тока с частотой 50 Гц для тягового и кранового оборудования с самовозвратом и самогашением.

Структура условного обозначения выключателей ВУ 22:

ВУ22-ХХХ Х3:
ВУ - буквенное обозначение серии выключателей;
22 - условное цифровое обозначение типа выключателей;
Х - условный габарит выключателей: 2 - второй, 3 - третий,
4 - первый;
Х - конструкторское исполнение: А - с самовозвратом,
Б - сручным возвратом;
Х - порядковый номер исполнения в пределах габарита (табл. 1);
Х3 - климатическое исполнение (У, Т, ХЛ) и категория
размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Технические характеристика выключателя ВУ 22-2АУЗ:
Напряжение постоянного тока, В 550
Номинальный ток, А 10; 20
Высота (H), мм 138
Ширина (L), мм 82
Толщина (В), мм 59,5
Масса, кг 0,6

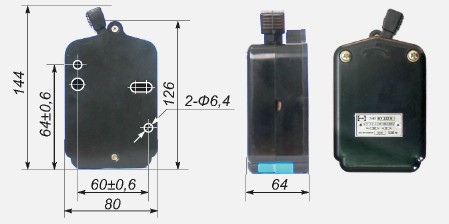

Габаритные размеры:
