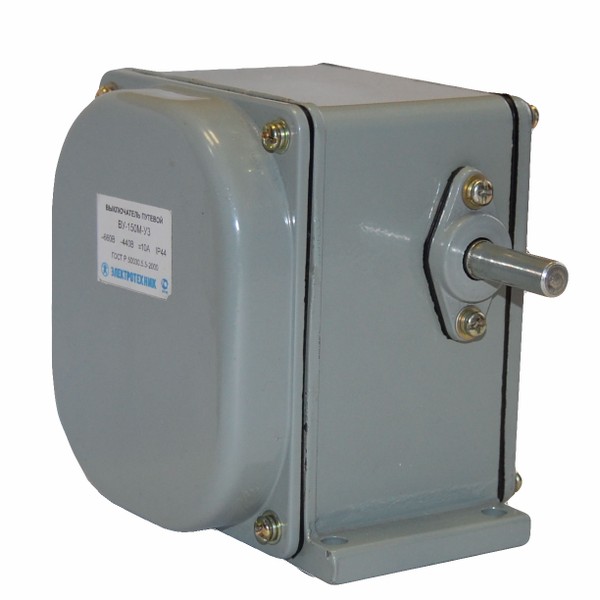

Конечные выключатели ВУ-150, ВУ-250

 Назначение:

Выключатели серии ВУ предназначены для коммутирования цепей управления переменного и постоянного токов. Выключатели приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес,цепей или муфт. Исполнение выключателей ВУ-150А и ВУ-250А - защищенное. В корпусе выключателя расположены с одной стороны контактная часть, с другой - редуктор. Контактная часть состоит из изолятора с неподвижными контактами, рычага с подвижными контактами, замыкающей и размыкающей шайб с роликом. Ролик размыкающей шайбы расположен в плоскости выступа собачки, ролик замыкающей - в плоскости рычага. Редуктор состоит из червячного вала и червячного колеса, на валу которого укреплены замыкающая и размыкающая шайбы контактной части.



Технические характеристики:



Напряжение работы выключателя, В, не более	500
Длительный ток, А	20
Включаемый ток, А	100
Разрываемый ток при индуктивной нагрузке, А:
при постоянном токе:
110 В	2,5
200 В	1,6
440 В	0,6
при переменном токе до 500 В	20
Масса выключателей, кг:
ВУ-150А	3
ВУ-250А	3,5





Габаритные размеры:

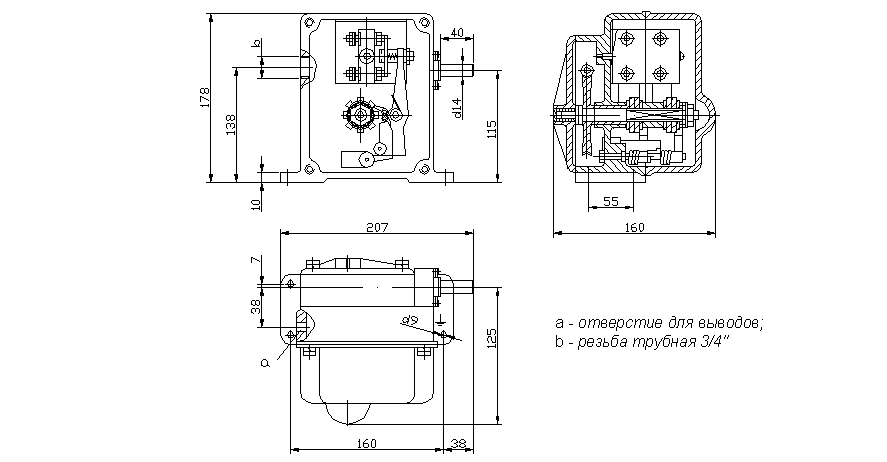

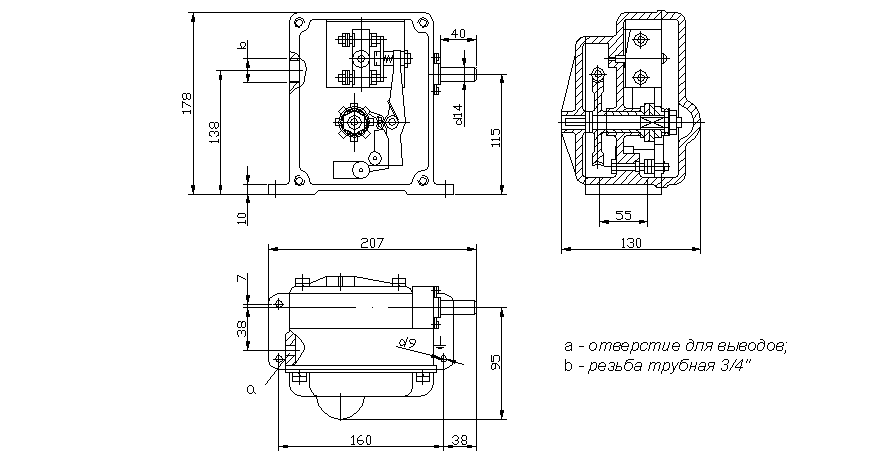

ВУ-150

ВУ-250
