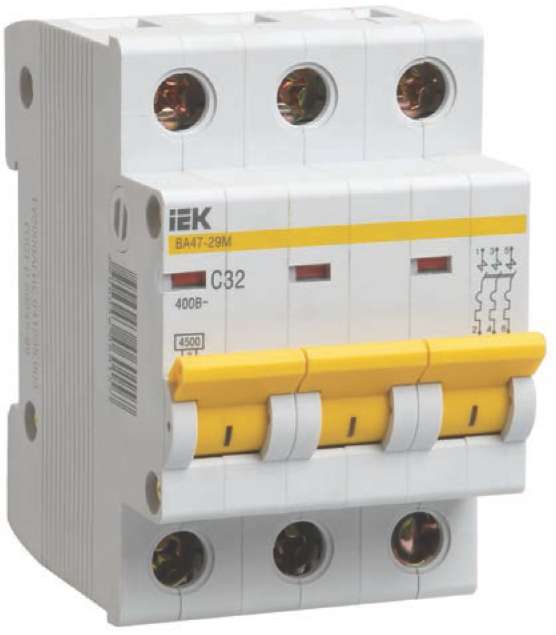

ВА-47-29М

ВА 47-29М

Назначение:

Автоматические выключатели ВА 47-29М предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Автоматические выключатели ВА47-29М рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий и на производстве.

Автоматический выключатель ВА 47-29М награжден золотой медалью 15-ой международной выставки «Электро-2006» в номинации «Лучшее электрооборудование» за решение, обеспечивающееэлектробезопасность в жилых домах и на производстве, высокие технические и эргономические характеристики.

Особенности, преимущества автоматического выключателя ВА 47-29М:
Материал корпуса - самозатухающийпластик. Контакты выключателя: подвижные и неподвижные - выполнены из серебросодержащего материала, это повышает износоустойчивость контактов, увеличивая срок службы, уменьшает переходное сопротивление, снижая потери. Обмотка катушки электромагнитного расцепителявыполнена из высококачественной меди с оптимальным количеством витков. Насечки на контактных зажимах автоматического выключателя - предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличивается механическая устойчивость соединения. Индикатор положения контактов - позволяет получить точную информацию о положении контактов (замкнуто/разомкнуто). Защелка с фиксацией - облегчает монтаж изделия на DIN-рейку. Возможность одновременного подключения шины и гибкого проводника, причем шины двух видов PIN и FORK. Ребристая боковая поверхность автоматического выключателя улучшает условия теплообмена.

Технические характеристики ВА 47-29М:

Технические характеристики
Соответствуют стандартам	ГОСТ Р 50345-99, ТУ 2000 АГИЕ. 641.235.003
Номинальное напряжение частотой 50 Гц, В	230/400
Номинальный ток I_n, А	6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А	4500
Напряжение постоянного тока, В/полюс	48
Характеристики срабатывания электромагнитного расцепителя	C
Число полюсов	1, 2,3
Условия эксплуатации автоматического выключателя ВА 47-29М	УХЛ 4
Степень защиты выключателя	IP 20
Электрическая износостойкость, циклов В-О, не менее	6000
Механическая износостойкость, циклов В-0, не менее	20000
Максимальное сечение присоединяемых проводов, мм2	25
Наличие драгоценных металлов (серебро), г/полюс	0.5
Масса одного полюса, кг	0.11
Диапазон рабочих температур выключателя, °С	-40\ +50

Руководство по выбору:

Типоисполнение ВА 47-29М	1-полюсные выключатели	2-полюсные выключатели	3-полюсные выключатели
Соответствует стандартам	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003	ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003
Ном. напряжение частотой 50Гц, В	230	230	400
Ном. ток, А	6-63	6-63	6-63
Ном. откл. способность, А	4500	4500	4500
Хар-ки сраб. эл.магн. расцепителя	С	С	С
Условия эксплуатации выключателей ВА 47-29М	УХЛ 4	УХЛ 4	УХЛ 4
Степень защиты выключателя	IP 20	IP 20	IP 20
Применение автоматического выключателя ВА 47-29М	однофазные цепи	однофазные цепи	трехфазные цепи
