Посты управления кнопочные серии КУ 123

Назначение:
Кнопочные посты управления серии КУ 123 предназначены для коммутации электрических цепей управления переменного тока частотой 50, 60 Гц, напряжением до 380 В (для экспортного исполнения до 440 В) и постоянного тока до 440 В.

Конструкция:
Посты комплектуются из отдельных кнопочных элементов и могут быть выполнены одно-, двух- и трехкнопочными (см. табл. 1).
Кнопочные элементы крепятся к основанию корпуса.
Кнопочный элемент (см. рис. 1) имеет один замыкающий и один размыкающий контакты, электрически не связанные между собой.
Контакты замыкаются и размыкаются при нажатии рукой на рычаг поста, которой воздействует на толкатель трехкнопочного элемента.
Контактный мостик сначала размыкает одну цепь (размыкающий контакт), а затем замыкает другую цепь (замыкающий контакт). При прекращении воздействия на толкатель контактный мостик пружиной возвращается в исходное положение.
В постах ввод присоединительных проводов (кабеля) осуществляется через сальники. Посты КУ 123–1 имеют один сальник, КУ 123–2 и КУ 123–3 — два сальника. В постах КУ 123–21 и КУ 123–31 сальники расположены с двух сторон, в остальных — с одной стороны.
Посты имеют оперативные надписи: «Пуск», «Стоп», «Вперед», «Назад». Оперативные надписи, отличные от указанных, могут быть выполнены по отдельным заказам, причем количество букв в тексте оперативной надписи не должно превышать семи.
Оперативные надписи на указательных табличках располагаются для чтения сверху вниз (вертикальное исполнение) или слева направо (горизонтальное исполнение).

Условия эксплуатации:
Высота над уровнем моря — не более 4300 м.
Окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли и агрессивных паров, разрушающих металл и изоляцию.
Группа условий эксплуатации — M7.
Степень защиты: IP56 по ГОСТ 12254–80.
Рабочее положение в пространстве — любое.
Размер резьбы контактных зажимов при одном винте — не менее М4.
Электрическое сопротивление и электрическая прочность изоляции постов — соответствуют ГОСТ 2492–84.
Номинальный режим работы постов:
→ продолжительный;
→ прерывисто-продолжительный;
→ кратковременный;
→ повторно-кратковременный.
Стойкость постов к воздействию коррозийных агентов атмосферы соответствует ГОСТ 15150–69 атмосфера типа II.
Посты устойчивы к воздействию механических факторов внешней среды в соответствии с ГОСТ 17516.1–90.
Усилие управления постом не должно превышать — 40 Н.
Контактные зажимы постов выдерживают без механических повреждений воздействия крутящего момента, равного — 1,18 Н*м (0,12 кгс*м).
Контактные соединения постов соответствуют требованиям ГОСТ 12434–83, раздел 2, при этом сечения медных проводов, подсоединяемых к зажиму, выбираются — от 1,5 до 2x1,5 мм² или — от 1,5 до 4,0 мм².
Сечение алюминиевых или алюмомедных проводов — от 2,5 до 2x2,5 мм² или от 2,5 до 4,0 мм².
Размер резьбы контактных зажимов при одном винте — не менее М4.
Предельному износу подвергается контактный материал постов при падении напряжения, превышающем 1,5 В.
Допустимые температуры нагрева в прерывисто-продолжительном режиме при номинальных параметрах не более:
→ 55 °С — органов управления из металла;
→ 65 °С — органов управления из изоляционных материалов;
→ 105 °С — контактных выводов.
Посты соответствуют требованиям ТУ 16–642.038–86 (ИАЕГ.642351.003 ТУ), ГОСТ 2492–84.
Посты, поставляемые на экспорт, дополнительно соответствуют РД 16.01.007–88.
По технике безопасности конструкция постов отвечает требованиям ГОСТ 12.2.007.6–75 и предусматривает один зажим заземления снаружи оболочки.
По способу защиты человека от поражения электрическим током посты относятся к классу I в соответствии с ГОСТ 12.2.007.0–75.
При эксплуатации постов следует соблюдать требования ГОСТ 12.1.019–79, ГОСТ 12434–83, технического списания и инструкции по эксплуатации ОБС.463.171 ТО.
Контактные поверхности жил проводников перед присоединением должны быть подготовлены в соответствии с требованиями ГОСТ 10434–82.

Структура условного обозначения КУ-123-Х-Х1-Х2:
КУ 123 — Обозначение серии ( степень защиты IP56 по ГОСТ 14254–80)
X — Условное обозначение количества кнопочных элементов:
→ 1 — один элемент;
→ 2 — два элемента;
→ 3 — три элемента.
X1 — Климатическое исполнение по ГОСТ 15150–69 (У, ХЛ, Т).
Х2 — Категория размещения по ГОСТ 15543.1–89.



Классификация :
Количество кнопочных элементов, количество и сочетание контактов, количество и исполнение сальников приведены в Таблице 1.

Таблица 1

Количество кнопочных элементов	Количество контактов		Количество сальников при диаметре отверстия, мм
	замыкающих	размыкающих	12	16	22
1	1	1	1	—	—
			—	1	—
			—	—	1
2	2	2	2	—	—
			—	2	—
			—	—	2
3	3	3	2	—	—
			—	2	—
			—	—	2

Технические данные:
Категория основного применения постов по ГОСТ 12434–83: DC-11, АС-11 Номинальный ток, А: 16 Наименьшее рабочее напряжение переменное и постоянное, В: 110 Наименьший рабочий ток, А: 0,05 Номинальное напряжение по изоляции, В: 660 Частота питающей сети, Гц: 50 или 60 Значения номинальных рабочих напряжений и номинальных рабочих токов приведены в Таблице 2.

Таблица 2

Параметр	Значение параметра
	Род тока
	переменный			постоянный
Номинальное рабочее напряжение, В	380	220	110	440	220	110
Номинальный рабочий ток, А	1,6	2,5	4,0	0,2	0,3	0,6

Посты в течение 1 мин выдерживают сквозной ток 200 А. Коммутационная способность постов в режиме редких коммутаций приведена в табл. 3. Интервал между двумя последовательными коммутационными циклами от 5 до 10 с, длительность прохождения тока от 0,5 до 1,0 с.

Таблица 3

Род тока	Категория основного применения	Количество комутационных циклов ВО	Напряжение, В	Ток нагрузки, А
Переменный	АС-11	50	121	44
			242	27,5
			418	17,6
Постоянный	DC-11	20	121	0,66
			242	0,33
			484	0,22

Механическая износостойкость 1250000 циклов ВО, коммутационная износостойкость — 300000 циклов ВО. В Таблице 4 приведены параметры электрических нагрузок при коммутационной износостойкости.

Таблица 4

Род тока	Категория основного применения	Вид коммутации	Ток нагрузки, А	Напряжение, В
Переменный	АС-11	Включение	40,0	110
		Отключение	4,0
		Включение	25,0	220
		Отключение	2,5
		Включение	16,0	38
		Отключение	1,6
Постоянный	DC-11	Включение	0,6	110
		Отключение
		Включение	0,3	220
		Отключение
		Включение	0,2	440
		Отключение

Масса, кг, не более:
— КУ 123–11, КУ 123–12, КУ 123–13 — 1,2
— КУ 123–21 — 1,5
— КУ 123–22, КУ 123–23 — 1,8
— КУ 123–31 — 2,2
— КУ 123–32, КУ 123–33 — 2,8
Гарантийный срок эксплуатации — 2 года со дня ввода постов в эксплуатацию, но не более 4 лет со дня отгрузки с предприятия-изготовителя.

Общий вид и габаритные размеры кнопочного элемента:

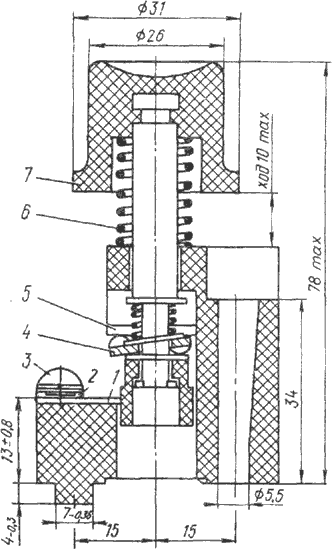

1 - размыкающий контакт, 2 - фасонная шайба, 3 - винт М5, 4 - контактный мостик, 5 - размыкающий контакт, 6 - пружина, 7 - толкатель

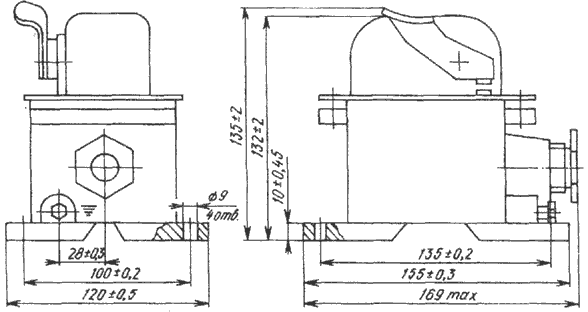

Габаритные и установачные размеры постов КУ 123-11, КУ 123-12, КУ 123-13:

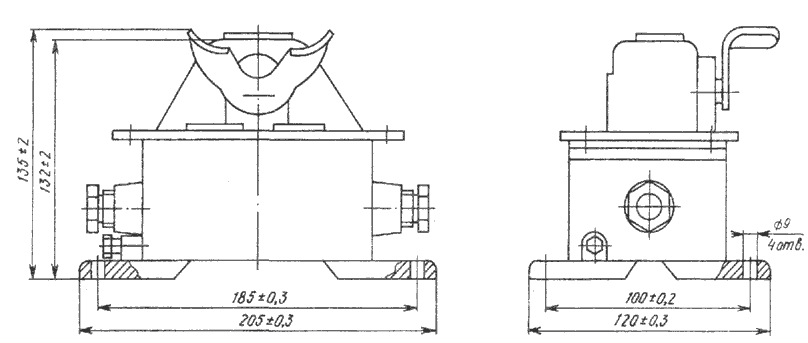

Габаритные и установачные размеры постов КУ 123-21:

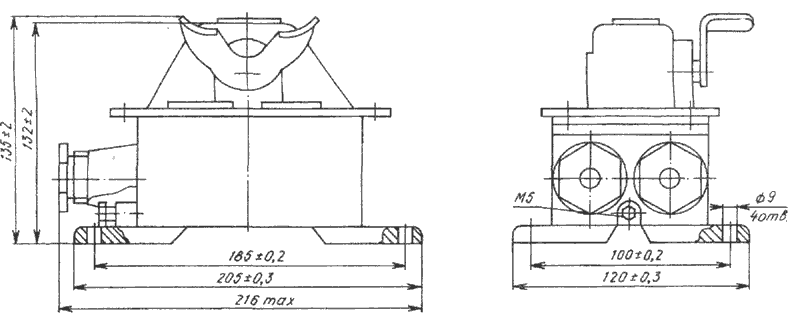

Габаритные и установачные размеры постов КУ 123-22, КУ 123-23:

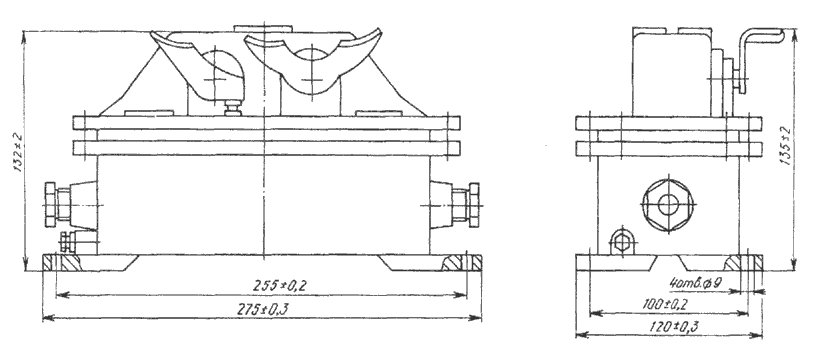

Габаритные и установачные размеры постов КУ 123-31:
