Назначение:

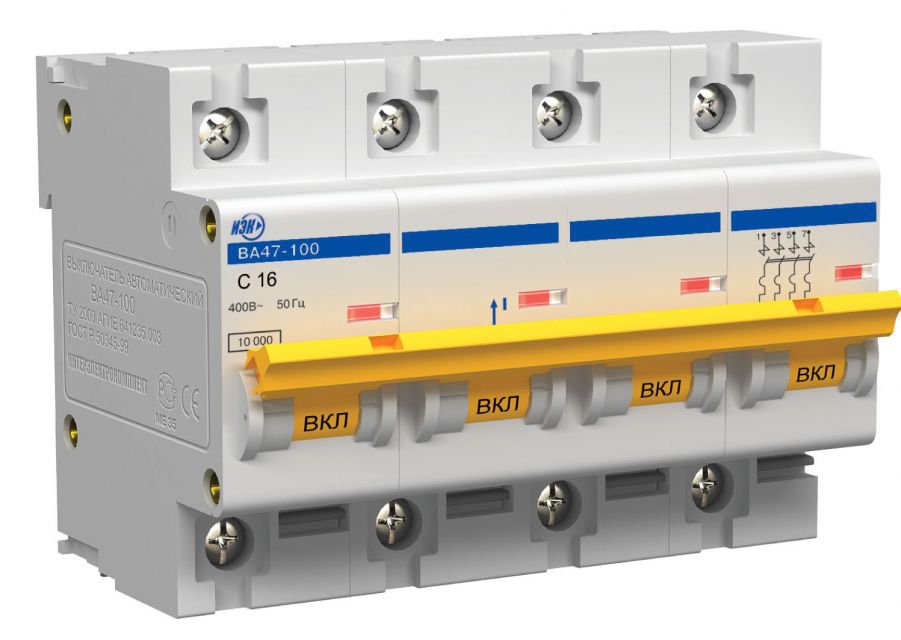

Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Особенности, преимущества:
Материал корпуса - самозатухающий пластик. Контакты, подвижные и неподвижные - выполнены из серебросодержащего материала, это повышает износоустойчивость контактов, увеличивая срок службы, уменьшает переходное сопротивление, снижая потери.
Обмотка катушки электромагнитного расцепителявыполнена из высококачественной меди с оптимальным количеством витков.
Насечки на контактных зажимах - предотвращают перегрев и оплавление проводов за счет болееплотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличивается механическая устойчивость соединения.
Предельная коммутационная способность - 10кА. Защелка с фиксацией - облегчает монтаж изделия на DlN-рейку.
Индикатор положения контактов - позволяет получить точную информацию о положении контактов (замкнуто/разомкнуто).
Технические характеристики:
Соответствуют стандартам |
ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641235.003 |
Номинальное напряжение частотой 50 Гц, В |
230/400 |
Номинальный ток In, А |
10,16, 25, 32, 35, 40, 50, 63, 80,100 |
Номинальная отключающая способность, А |
10 000 |
Напряжение постоянного тока, в/полюс |
60 |
Характеристики срабатывания электромагнитного расцепителя |
C,D |
Число полюсов |
1, 2, 3, 4 |
Условия эксплуатации |
УХЛ4 |
Степень защиты выключателя |
IP 20 |
Электрическая износостойкость, циклов В-О, не менее |
6 000 |
Механическая износостойкость, циклов В-О, не менее |
20 000 |
Максимальное сечение присоединяемых проводов, мм2 |
35 |
Наличие драгоценных металлов (серебро), г/полюс |
0,9/1,2 |
Масса одного полюса, кг |
0,15 |
Диапазон рабочих температур, °С |
-40 / +50 |
