Контроллеры
Командоконтроллеры ККТ
Назначение:
Контроллеры серии ККТ-60А предназначены для пуска, реверсирования и регулирования скорости вращения электродвигателей переменного тока серии МТ путем изменения схемы и величины включенных в электрическую цепь сопротивлений. По условиям эксплуатации и назначению контроллеры относятся к категориям АС-2, АС-3, АС-4 по ГОСТ 12434. Каждый контроллер имеет 12 электрических цепей.
В контроллерах серии ККТ-60А ресурс коммутационного износа составляет до 1·106 циклов включений-отключений.
Климатические исполнения: У2, УХЛ2, Т2. Степень защиты IP40.
По радиопомехам контроллеры относятся к группе 8 ГОСТ 16842.
Командоконтроллеры ККТ применяются только в цепях переменного тока.
Уровень шума ниже утвержденных санитарных норм СН2.2.4/2.1.8-562-96.
Охлаждение естественное.
Гарантийный срок - 2 года со дня ввода контроллеров в эксплуатацию, но не более 2,5 лет с момента получения потребителем.
Группа условий эксплуатации по механическим факторам - М3.
Технические условия ТУ 16-524.086-79.
Командоконтроллеры ККТ имеют сертификат соответствия по безопасности Госстандарта РФ № РОСС RU МЕ20.Н00248. Выпускаются контроллеры согласно лицензии Госгортехнадзора России № 42ИР-000028.
Технические характеристики кулачковых контроллеров серии ККТ-60А:
|
Тип |
Число положений |
Максимально допустимый ток при ПВ 40%, А |
Максимальная мощность эл. двигателя при ПВ 40%, Квт |
Масса, кг |
||
|
вперед подъем |
назад спуск |
220 В |
380-500 В |
|||
|
ККТ-61А |
5 |
5 |
100 |
22 |
30 |
12,5 |
|
ККТ-62 |
5 |
5 |
100 |
2х22 |
2х30 |
|
|
ККТ-63А |
1 |
1 |
75 |
11 |
15 |
|
|
ККТ-65А |
5 |
5 |
100 |
- |
30 |
|
|
ККТ-66А |
5 |
5 |
75 |
- |
22 |
|
|
ККТ-68А* |
5 |
5 |
100 |
50 |
80 |
|
* мощность зависит от величины контактора в цепи статора и указана для случая комплектования контроллера с реверсором ТР-160У2 и ТР-120Т2.

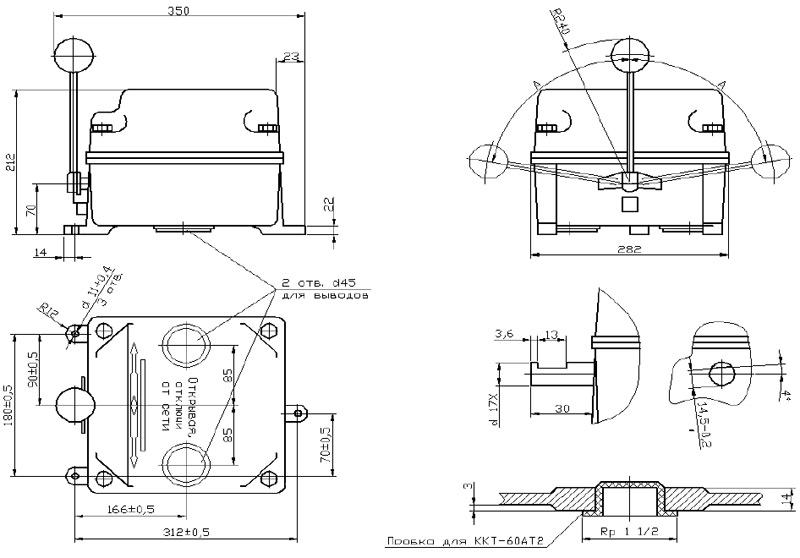

Схема кулачковых контроллеров серии ККТ-60А:
