Бесконтактные выключатели

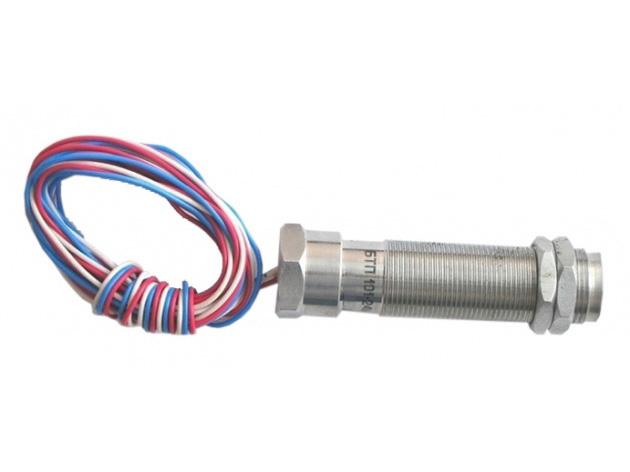

БТП 101-24У3 (бесконтактный торцевой переключатель)

Назначение:
Предназначены для контроля положения механизма или отдельных его узлов, осуществляя при этом коммутацию цепей управления электромагнитными аппаратами или бесконтактными элементами.

Переключатели могут применяться в станках, автоматических линиях, кузнечно-прессовом оборудовании и других производственных и бытовых механизмах.

Срабатывание переключателей производится движением пластины из конструкционной стали или контролируемой детали из ферромагнитного материала вдоль оси симметрии переключателя без непосредственного контакта с ним. В случае радиального движения управляющего элементаточностные параметры гарантируются на расстоянии меньшем или равном 0.75 максимального расстояния воздействия для каждого переключателя.

Технические характеристики:

Номинальное напряжение питания, В	24
Допустимое колебание напряжения, В	0.85 Uн … 1.25 Uн
Максимальная величина выходного тока, мА	200
Сопротивление нагрузки, не менее, Ом	150
Максимальное расстояние воздействия, мм	7±0.7
Величина дифференциала хода, не более, мм	0.07 … 1
Коммутационная операция	замыкание
Габаритные размеры, мм	Ø27х100
Масса, кг	0.185
