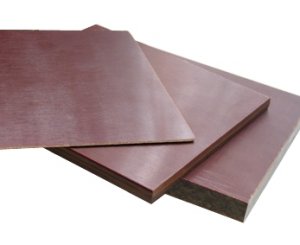

Гетинакс электротехнический листовой

Гетинакс - электроизоляционный материал на бумажной основе, имеющий слоистую структуру. Такую структуру получают путем горячего прессования бумаги, которую предварительно пропитывают термореактивным связующим. Основу его составляет смола либо фенолформальдегидная, либо эпоксидная.
Диапазон длительно допустимой рабочей температуры - от -65°С до +120°С.
Гетинакс выпускается нескольких марок. В соответствии с техническими параметрами каждая марка предназначается для использования в технических устройствах, рассчитанных на определенное электрическое напряжение и работающих при разной влажности.

Гетинакс марки I

Эта марка выпускается на фенолформальдегидной основе. Толщина материала колеблется от 0,4 до 50 мм. Благодаря своим высоким механическим свойствам Гетинакс марки I легко поддается обработке. Этот материал можно резать, сверлить. Электроизоляционные свойства марки не ухудшаются при изменении влажности, потому что значение водопоглощения невысокое. Все перечисленные характеристики материала применимы в низковольтном оборудовании, где используется напряжение не более 1000 В, и которое работает на воздухе или в трансформаторном масле. При нормальной относительной влажности воздуха электроизоляционные показатели материала неизменны.

Гетинакс марки V

Основа этого материала – это смесь фенолформальдегидной и эпоксидной смол. Толщина его колеблется от 1,0 до 50 мм. Повторяя все механические показатели Гетинакса марки I, Гетинакс марки V имеет улучшенные электроизоляционные свойства, а именно высокую электрическую прочность вдоль слоев и низкое значение тангенса угла диэлектрических потерь.
Его электроизоляционные показатели позволяют применять этот материал в устройствах, которые используют напряжение более 1000 В и частоту тока106 Гц, при условии нормальной относительной влажности воздуха, а также в трансформаторном масле.

Гетинакс марки X

Его основу составляет модифицированная фенолформальдегидная смола. Возможная толщина этого материала составляет от 0,4 до 2,5 мм. Также как и вышеперечисленные марки, хорошо поддается механической обработке и к тому же его можно штамповать при низких температурах.
Как и Гетинакс марки I Гетинакс марки X применяется в устройствах, работающих на напряжении не более 1000 В, на воздухе при условии нормальной относительной влажности воздуха, а также в трансформаторном масле.

Наименование показателя	Ед. изм.	Норма для марки
Наименование показателя	Ед. изм.	I	V	Х
Плотность	кг/м³	1300-1400
Разрушающее напряжение при изгибе перпендикулярно слоям, не менее	МПа	135	130	80
Разрушающее напряжение при растяжении, не менее	МПа	120	100	65
Удельное объемное электрическое сопротивление после кондиционирования в условиях 24 ч/23°С/93% для листов толщиной до 4 мм, не менее	Ом*м	1×10⁶	1×10⁸	1×10⁷
Тангенс угла диэлектрических потерь при частоте 50 Гц, после кондиционирования в условиях 96 ч/105°С/20%, не более	-	-	0,05	-
Пробивное напряжение параллельно слоям (одноминутное проверочное испытание) в условиях М/90°С/трансформаторное масло, не менее	кВ	16	40	1

Гетинакс лавсановый электротехнический марки ЛГ (ТУ 16-503.224-82)

Представляет собой слоистый прессованный материал, состоящий из нескольких слоев полиэфирной бумаги, пропитанной термореактивным связующим. Он используется в качестве электроизоляционного материала для работы на воздухе в условиях нормальной относительной влажности, а также в условиях повышенной влажности 93% при температуре 40°С. Длительно допустимые рабочие температуры от минус 65°С до 150°С.

Гетинакс арамидный негорючий марки ГН (ТУ ОЯШ 503.103-93)

Представляет собой слоистый прессованный материал, состоящий из арамидной бумаги, пропитанной эпоксидной смолой. Он используется в качестве электроизоляционного материала для работы на воздухе в условиях нормальной относительной влажности, а также в условиях повышенной влажности 95% при температуре 40°С. Гетинакс арамидный применяется в качестве электроизоляционного материала, в том числе для сухих пожаробезопасных трансформаторов. Класс нагревостойкости Н (180°).

Наименование показателя	Ед. изм.	ЛГ	ГН
Плотность	кг/м³	1250-1350	1250-1400
Разрушающее напряжение при статическом изгибе в продольном направлении, не менее	МПа	80	-
Разрушающее напряжение при изгибе перпендикулярно слоям, не менее: вдоль листа поперек листа	МПа	- -	120 100
Разрушающее напряжение при растяжении в продольном направлении, не менее	МПа	60	60
Ударная вязкость по Шарпи параллельно слоям на образцах с надрезом: вдоль листа, не менее поперек листа, не менее	кДж/м²	6,5 5	- -
Удельное объемное электрическое сопротивление в исходном состоянии, после кондиционирования в условиях (24 ч./ 23°С / 93%) , не менее	Ом*м	-	5×10¹⁰
Водопоглощение, не более для листов толщиной: от 0,5 до 3 мм от 3,5 до 20 мм	мг	25 50	21-400 (в зависимости от толщины)
