3КВТп-10, 3КНТп-10

Концевые муфты 3КВТп-10 , 3КНТп-10внутренней и наружной установки для 3-х жильных кабелей с бумажной маслопропитанной изоляцией на напряжение 6 и 10 кВ

Назначение:

Концевые муфты внутренней установки 3 КВТп-10 и наружной установки 3 КНТп-10 предназначены для оконцевания 3-х жильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ: например, ААБл, АСБ, ААШв, АСШв, СБ и др.

Описание конструкции:

На разделанные жилы кабеля поверх бумажной маслопропитанной изоляции устанавливаются внутренние изолирующие трубки черного цвета.

Монтаж узла заземления производится комбинированным методом. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах кабеля осуществляется методом пайки.

После монтажа заземляющего провода область узла заземления подматывается высокоадгезивным герметиком заполнителем белого цвета. Полная герметизация стволовой части муфты достигается установкой поясной манжеты с клеевым подслоем.

Корень разделки кабеля заполняется желтой маслостойкой мастикой и герметизируется изолирующей антитрекинговой перчаткой. На внутреннюю поверхность перчатки нанесен термоплавкий клей. Пальцы перчатки усаживаются на внутренние изолирующие трубки, а корпус — на поясную манжету.

Для усиления фазной изоляции и эффективной защиты от воздействия окружающей среды на жилы кабеля дополнительно устанавливаются трекингостойкие трубки кирпично-красного цвета.

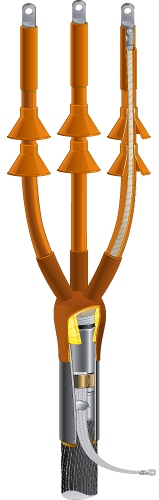

Муфты наружной установки 3КНТп 10 оснащены антитрекинговыми жильными изоляторами (по два на каждую фазу).

После монтажа наконечников узлы "жила наконечник" герметизируются отдельными концевыми антитрекинговыми манжетами с нанесенным слоем термоплавкого клея. Для идентификации фаз используются цветные маркировочные трубки.
