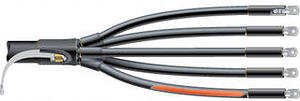

Муфты марки ПКтп

Назначение:

Предназначены для оконцевания многожильных силовых кабелей с пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ.
Например: АВВГ, ВВГ, АВБбШв, АВБВнг, ПвВГ, ПвБбШв, АПвВГнг, ВВбШв, ВБВнг и др.
Диапазон сечений: 35 – 240 мм2
Число жил кабеля: 4 — 5*
* — для муфт ПКтпб — для кабелей с броней



Таблица выбора концевых муфт для кабеля с пластмассовой изоляцией без брони на напряжение до 1 кв.



Сечение кабеля	3-х жильный кабель	4-х жильный кабель	5-ти жильный кабель
35/50	Прогресс ПКтп3-35/50	Прогресс ПКтп4-35/50	Прогресс ПКтп5-35/50
70/120	Прогресс ПКтп3-70/120	Прогресс ПКтп4-70/120	Прогресс ПКтп5-70/120
150/240	Прогресс ПКтп3-150/240	Прогресс ПКтп4-150/240	Прогресс ПКтп5-150/240



Таблица выбора концевых муфт для кабеля с пластмассовой изоляцией с броней на напряжение до 1 кв.



Сечение кабеля	3-х жильный кабель	4-х жильный кабель	5-ти жильный кабель
35/50	Прогресс ПКтпб3-35/50	Прогресс ПКтпб4-35/50	Прогресс ПКтпб5-35/50
70/120	Прогресс ПКтпб3-70/120	Прогресс ПКтпб4-70/120	Прогресс ПКтпб5-70/120
150/240	Прогресс ПКтпб3-150/240	Прогресс ПКтпб4-150/240	Прогресс ПКтпб5-150/240

Муфты ПРОГРЕСС марки ПКтп для кабелей на напряжение до 1 кВ имеют универсальную компоновку и могут устанавливаться как на открытом воздухе, так и в помещении.



Варианты комплектации:



• с болтовыми наконечниками
• с наконечниками под опрессовку;
• с болтовыми наконечниками производства GPH (Германия)
• без наконечников;
• непаянная система присоединения нейтрали *
• паяная система присоединения нейтрали *
  * — для муфт ПКтпб — для кабелей с броней



Структура обозначения для заказа:



ПКтп X XX — XXX/XXX XXXX XXXXХ
Где:
Х — наличие брони

Обозначение	Тип комплектации
пусто	на кабель без брони
б	на бронированный кабель

ХХ — количество жил кабеля
ХХХ/ХХХ — диапазон сечений
ХХХХ — тип наконечников

Обозначение	Тип комплектации
пусто	Болтовые наконечники
Б/Н	Без наконечников
Опр. {сечение}	Наконечники под опрессовку
GPH	Болтовые наконечники GPH

ХХХХХ — тип присоединения нейтрали

Обозначение	Тип комплектации
пусто	паяная система
нп/з	непаянная система

Например:
ПКтп4-150/240 – концевая муфта, на 4-х жильный кабель напряжением до 1кВ, сечением 150-240 мм2, с болтовыми наконечниками.
ПКтпб4-70/120 опр.95 нп/з — концевая муфта, на 4-х жильный кабель с броней напряжением до 1кВ, сечением 70-120 мм2, с наконечниками под опрессовку сечением 95 мм2 и комплектом для непаянногоприсоединения заземления.



Габаритные размеры и вес 1 шт:



Марка муфты	Вес (кг)	Объем (м3)
ПКтп4-35/50	0,6	0,02
ПКтп4-70/120	0,95	0,02
ПКтп4-150/240	1,5	0,02
ПКтпб4-35/50	0,8	0,02
ПКтпб4-70/120	1,15	0,02
ПКтпб4-150/240	1,7	0,02
ПКтпб5-35/50	0,9	0,03
ПКтпб5-70/120	1,25	0,03
ПКтпб5-150/240	1,8	0,03
