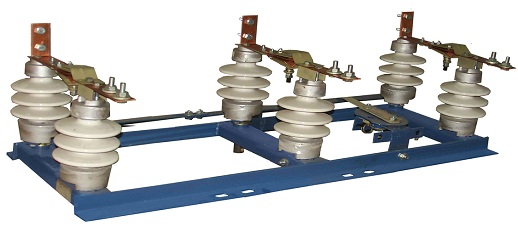

Высоковольтные разъединители типа РЛНД-10Б/400 У1 с приводом ПРН-10МУ

Назначение:

Высоковольтные разъединители наружной установки типа РЛНД-10Б/400 У1 с приводом ПРН-10МУ1
предназначены для включения и отключения под напряжением обесточенных участков  цепи высокого напряжения. Разъединители изготавливаются в исполнении У категории 1 по ГОСТ-15150-69.



Структура условного обозначения высоковольтных разъединителей типа РЛНД 10Б/400 У1 с приводом ПРН-10МУ1:

РЛНД 10Б/400 У1

Р - разъединитель;

Л - линейный;

Н - наружной установки;

Д - двух колонковый;

10 - номинальное напряжение, кВ;

Б - усиленный вариант исполнения изоляции не <300 мм;

400 - номинальный ток разъединителя в кило амперах;

У - климатическое исполнение;

1 -  категория размещения;

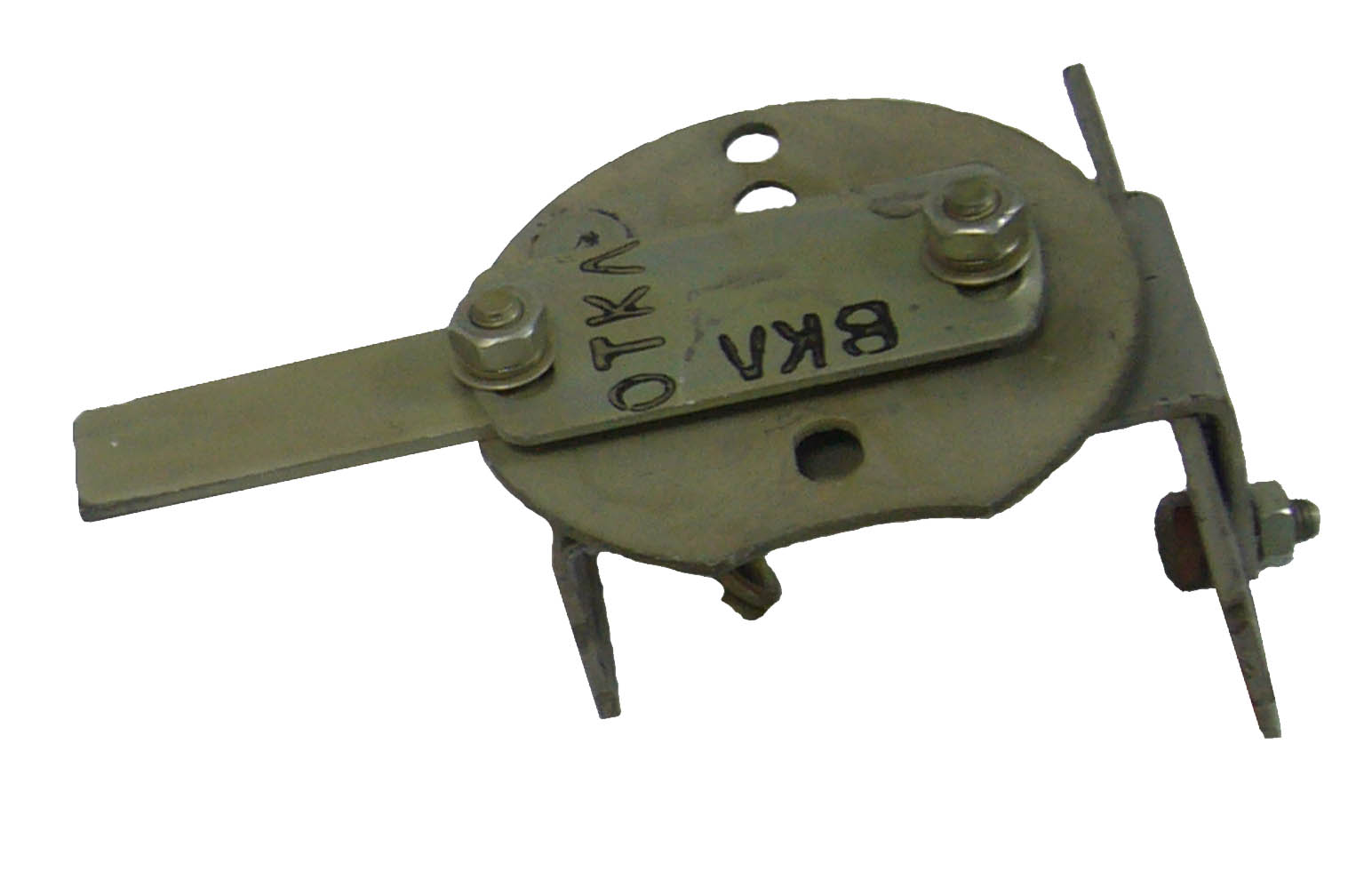

ПРН-10МУ1

Структура условного обозначения:

П - привод к разъединителю;

Р - ручной;

Н - наружной установки;

10 - номинальное напряжение, кВ;

М - модернизированный;

У - климатическое исполнение;

1 -  категория размещения;

Климатическое исполнение:

У1- наружной установки.



Технические данные высоковольтного разъединителя  РЛНД 10Б/400 У1 с приводом  ПРН-10МУ1:

Наименование параметров	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток, А	400
Амплитуда предельного сквозного тока, кА	25
Предельный ток термической стойкости, кА	10
Время протекания тока термической стойкости для главных ножей, сек	4
Допустимое натяжение от проводов в горизонтальной плоскости с учетом влияния ветра и гололеда, не более, Н	200
Длина пути утечки внешней изоляции, см	23
