Трансформаторы напряжения серии НАМИ

НАМИ-330 У1 (антирезонансные однофазные)

Назначение:

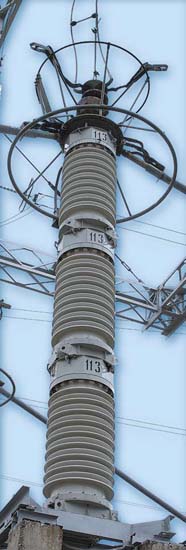

Трансформатор напряжения НАМИ-330 У1 имеет каскадную конструкцию и состоит из трех ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет масляный затвор емкостью 2 л, защищающий внутреннюю изоляцию от увлажнения. Трансформатор и масляный затвор заполнены трансформаторным маслом марки ГК. Масляный затвор каждой ступени сообщается с атмосферой через дыхательную пробку. Имеется отверстие для доливки масла в основной бак каждой ступени, заглушенное шариком из не ржавеющей стали и затянутое наглухо пробкой во избежание попадания влаги внутрь трансформатора. На верхней ступени трансформатора за креплено экранное кольцо.

Структура условного обозначения НАМИ-[*]-[*] УХЛ[*]:

Н - трансформатор напряжения;

А - антирезонансный;

М - охлаждение – естественная циркуляция воздуха и масла;

И - для контроля изоляции сети;

[*] - номинальное напряжение первичной обмотки, кВ;

[*] 95 - год разработки;

УХЛ[*] - климатическое исполнение и категория размещения (1, 2) по ГОСТ 15150-69.

Технические характеристики:

Ном. напряжение первичной обмотки, кВ	330 / 3
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ	363 / 3
Ном. напряжение основной вторичной обмотки No1, кВ	0,1 / 3
Ном. напряжение дополнительной вторичной обмотки No2, кВ	0,1
Ном. напряжение основной вторичной обмотки No3, кВ	0,1 / 3
Номинальная мощность, ВА, основной вторичной обмот-ки No1 в классах точности 0,2 0,5 1,0 3,0	160 280 480 1000
Номинальная мощность, ВА, дополнительной вторичной обмотки No2 в классе точности 3,0	800
Номинальная мощность, ВА, основной вторичной об-мотки No3 в классах точности 0,2 0,5 1,0 3,0	100 180 320 600
Предельная мощность первичной обмотки, ВА	2000
Предельная мощность основной вторичной обмотки No1, ВА	1200
Предельная мощность дополнительной вторичной обмотки No2, ВА	1000
Предельная мощность основной вторичной обмотки No3, ВА	800
Группа соединения обмоток	1 / 1 / 1 / 1 - 0 - 0 - 0
Климатическое исполнение и категория размещения по ГОСТ 15150	У1
Номинальное значение климатических факторов для исполненения “У” категории размещения “1” : - высота установки над уровнем моря, не более, м - температура окружающей среды	1000 -45°С ... +40°С
Допустимая величина механической нагрузки от гори-зонтального тяжения проводов, Н, не менее	1500
Максимальная скорость ветра при отсутствии гололеда, м / с	40
Максимальная скорость ветра при наличии гололеда, м / с	15
Толщина стенки гололеда, мм	20
Сейсмостойкость трансформатора по шкале МSК, балл, не менее	7
Удельная длина пути утечки внешней изоляции, см / кВ	2,25
Средняя наработка до отказа, ч., не менее	8,8 x 10⁶
Установленный срок службы, лет	30
Гарантийный срок службы, лет	3
Тип внешней изоляции	Фарфор
Тип внутренней изоляции	Маслобарьерная
Масса трансформатора, кг	2480
Масса масла, кг	660
Габаритные размеры, мм	Диаметр - 1710 Высота - 4910
Установочные размеры, мм	552 x 512
