Назначение:

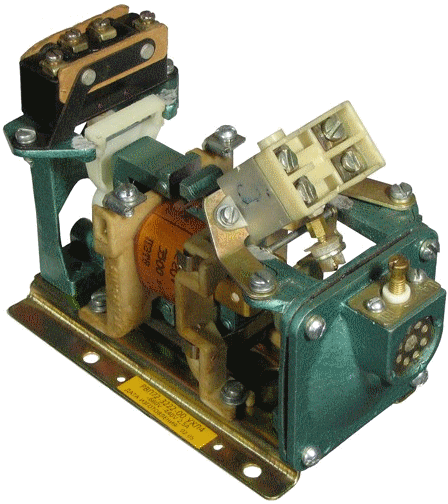

Реле времени пневматическое РВП-72 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными,выдержками времени.
Условия эксплуатации:
Высота над уровнем моря не более 2000м.
Диапазон рабочих температур от +5 до +45°С.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах.
Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ.
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.
Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка реле на необходимую уставку затруднительна. Выдержка времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле.
При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта.
При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.
РВП - реле времени пневматическое;
72 - условная нумерация разработки серии;
М - модернизированного типа;
3 - величина реле (условное обозначение);
[*] - вид, род и число контактов (условное обозначение):
2 - род электрического тока электромагнитного привода изделия (переменный);
[*] - количество независимых элементов временной выдержки и вид управляющей команды (условное обозначение):
00 - степень защиты по ГОСТ 14255-69;
[*]4 - исполнение по климатическому фактору О или УХЛ по ГОСТ 15150-69, категория размещения 4.
Технические характеристики:
Реле имеет пять типоисполнений:
РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;
РВП-72-3122 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода;
РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.
Параметр |
Величина параметра для модификаций |
||
РВП-72 3121 РВП-72 3122 |
РВП-72 3221 РВП-72 3222 |
РВП-72 3323 |
|
Диапазон регулируемой выдержки времени |
0,4 - 180 с |
||
Потребляемая мощность |
30 В·А |
||
Ток исполнительных контактов |
16 А (номинальный) |
||
Напряжение переменного тока |
12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660 В |
||
Выходные контакты |
1 замыкающий 1 размыкающий с выдержкой времени |
1 замыкающий 1 размыкающий с выдержкой времени 1 замыкающий 1 размыкающий мгновенного действия |
2 замыкающий 2 размыкающий с выдержкой времени |
Время: возврата подготовки реле |
0,4 с 2 с |
||
Разброс выдержки времени |
±10% |
||
Износостойкость: механическая коммутационная |
1 600 000 циклов 10 000 000 циклов |
||
Вес |
0,8 кг |
1 кг |
1,2 кг |
Катушка реле выполняется на одно из номинальных напряжений: 12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660Впеременного тока частотой 50 и 60Гц.
Допустимые колебания напряжения сети от 0.85 до 1.1 от номинального значения.
Катушка реле рассчитана для работы в продолжительном режиме (ПВ=100%), а также повторно кратковременном режиме (ПВ=40%) с максимальнойчастотой 1200 включений в час.
Конструкция:
Реле времени состоит из пневматической приставки выдержки времени, имеющей контакты с временной задержкой, и электромагнитного привода, собранных на общем основании.
Пневматическая приставка времени универсальна для всех типов реле.
В качестве коммутирующих контактов в реле применен микровыключатель или контактное устройство.
В реле с двумя пневматическими приставками одна функционирует с выдержкой времени при подаче напряжения питания на электромагнитный привод, а другая – с выдержкой времени при снятии напряжения питания. Один электромагнитный привод управляет обеими приставками; они могут регулироваться независимо друг от друга на любую уставку в рабочем диапазоне уставок.
В реле с контактами без выдержки времени микровыключатель (или контактное устройство) укреплен на стойке.
Размещение и монтаж:
Изделие предназначено для установки как на металлических, так и на изоляционных панелях и крепится винтами М5.
Электрический монтаж производится любым монтажным медным проводом. При этом к каждому зажиму реле может быть присоединено до двух проводов сечением не более 1.5 мм2 или одного сечением не более 2.5 мм2.
